A DWDM Mux Demux rendszerek tapasztalt szállítójaként első kézből tapasztaltam, hogy ezek a technológiák milyen átalakító hatást gyakorolnak a modern kommunikációs hálózatokra. Ebben a blogban a DWDM Mux Demux rendszerek tipikus kapacitásával foglalkozunk, feltárva a kapacitást befolyásoló tényezőket, és azt, hogy ez hogyan kapcsolódik a valós alkalmazásokhoz.
A DWDM Mux Demux rendszerek megértése
A DWDM vagy a sűrű hullámhossz-osztásos multiplexelés olyan technológia, amely lehetővé teszi több optikai jel egyidejű továbbítását egyetlen optikai szálon különböző hullámhosszú fény használatával. A DWDM Mux Demux rendszer egy multiplexerből (Mux) és egy demultiplexerből (Demux) áll. A multiplexer több, különböző hullámhosszú optikai jelet egyesít egyetlen szálba, míg a demultiplexer ezeket a jeleket a vevő oldalon szétválasztja.
A DWDM Mux Demux rendszerek kapacitását befolyásoló tényezők
A DWDM Mux Demux rendszer kapacitását több kulcsfontosságú tényező határozza meg:
1. Csatornák száma

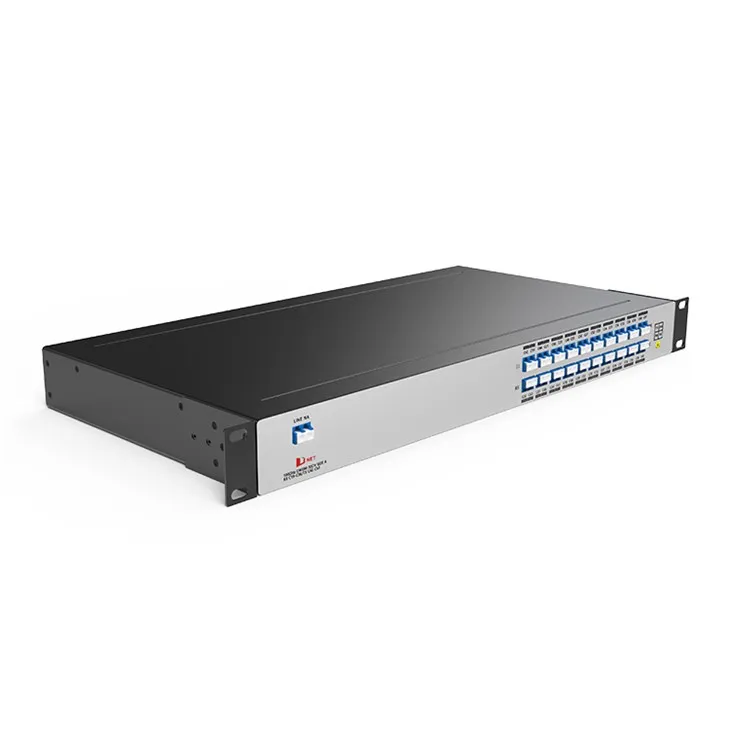

A kapacitást leginkább befolyásoló tényező a rendszer által támogatott csatornák száma. Minden csatorna egy meghatározott hullámhosszú fénynek felel meg, és több csatorna azt jelenti, hogy több adatot lehet egyszerre továbbítani. Az általános DWDM rendszerek 4, 8, 16, 20, 40, 80 vagy még több csatornát támogatnak. Például a miénkEgyszálas 20 csatornás (40 hullámhosszú) DWDM Mux és Demux 1U rack20 csatorna kezelésére tervezték, hatékonyan megduplázva a kapacitást, ha kétirányú rendszerben mindkét irányt figyelembe vesszük.
2. Csatornaköz
A csatornatávolság a szomszédos csatornák közötti hullámhossz-különbségre utal. A kisebb csatornatávolság lehetővé teszi, hogy több csatorna kerüljön a rendelkezésre álló hullámhossz-spektrumba, növelve a rendszer teljes kapacitását. A modern DWDM rendszerekben a csatornatávolság akár 50 GHz vagy akár 25 GHz is lehet, ami nagy csatornasűrűséget tesz lehetővé.
3. Hullámhossz-tartomány
Az a hullámhossz-tartomány, amelyen a DWDM rendszer működik, szintén befolyásolja a kapacitását. A DWDM rendszerek legelterjedtebb hullámhossz-tartománya a C-sáv (1530-1565 nm), amely viszonylag alacsony veszteséget kínál, és kiválóan alkalmas hosszú távú átvitelre. Egyes fejlett rendszerek az L-sávot (1565-1625 nm) is használják a kapacitás további növelésére.
4. Modulációs formátum
Az adatok optikai jelekre való kódolásához használt modulációs formátum befolyásolja a csatornánként továbbítható adatmennyiséget. A magasabb rendű modulációs formátumok, mint például a kvadratúra fáziseltolásos kulcsozás (QPSK) vagy a 16 négyzetméteres amplitúdómoduláció (16-QAM), több bitet hordozhatnak szimbólumonként, növelve a csatornánkénti adatsebességet és így a rendszer teljes kapacitását.
A DWDM Mux Demux rendszerek tipikus kapacitása
A DWDM Mux Demux rendszerek kapacitása nagymértékben változhat a fenti tényezők függvényében. Íme néhány tipikus forgatókönyv:
Kis kapacitású rendszerek
Kisméretű alkalmazásokhoz vagy korlátozott adatigényű hálózatokhoz elegendő lehet a 4-8 csatornás, kis kapacitású DWDM-rendszer. Ezeket a rendszereket gyakran használják helyi hálózatokban (LAN) vagy kisvállalati hálózatokban. A miénkEgyszálas OADM 8CH DWDM Nyugati és Keleti 1U Rackegy példa egy kis kapacitású rendszerre, amely költséghatékony megoldást kínál az ilyen alkalmazásokhoz.
Közepes kapacitású rendszerek
A közepes kapacitású DWDM rendszerek jellemzően 16-40 csatornát támogatnak, és alkalmasak regionális hálózatok, adatközpontok és egyes közepes méretű szolgáltatók számára. A16 csatornás DWDM Mux és Demux Dual Fiber 1Urendszer jelentős mennyiségű adatforgalmat képes kezelni, így népszerű választás az ilyen típusú alkalmazások számára.
Nagy kapacitású rendszerek
A nagy kapacitású, 80 vagy több csatornás DWDM rendszereket hosszú távú gerinchálózatokban, nagy adatközpontokban és nemzetközi kommunikációs kapcsolatokban használják. Ezek a rendszerek terabit per-másodperc (Tb/s) kapacitást tudnak elérni a nagy csatornaszámok, a kis csatornaközök és a fejlett modulációs formátumok kombinálásával.
Valós alkalmazások és kapacitásigények
A DWDM Mux Demux rendszerek kapacitásigénye az adott alkalmazástól függ:
Távközlési hálózatok
A távközlési hálózatokban a nagy kapacitású DWDM-rendszerek iránti keresletet a mobil adatforgalom, a videó streaming és a számítási felhők növekedése vezérli. A szolgáltatóknak folyamatosan frissíteniük kell hálózataikat a növekvő adatmennyiségek kezelésére. A nagy kapacitású DWDM rendszerek nélkülözhetetlenek a központi irodák közötti hosszú távú átvitelhez és az adatközpontok összekapcsolásához.
Adatközpontok
Az adatközpontok nagy sebességű, nagy kapacitású összeköttetéseket igényelnek a szerverek, tárolórendszerek és hálózati eszközök közötti hatalmas adatmennyiség támogatásához. A DWDM Mux Demux rendszerek biztosítják a szükséges sávszélességet e követelmények teljesítéséhez, lehetővé téve a hatékony adatátvitelt és csökkentve a késleltetést.
Kábeltelevíziós (CATV) hálózatok
A CATV hálózatok DWDM technológiát használnak, hogy több csatornás videotartalmat szállítsanak egyetlen szálon keresztül. A DWDM rendszer kapacitása határozza meg az előfizetőknek kínálható csatornák számát, valamint a videojel minőségét.
Az igényeinek megfelelő kapacitás kiválasztása
A DWDM Mux Demux rendszer kiválasztásakor fontos figyelembe venni jelenlegi és jövőbeli adatszükségleteit. Íme néhány tipp:
1. Mérje fel jelenlegi forgalmát
Elemezze a meglévő hálózati forgalmat a továbbítandó adatmennyiség meghatározásához. Vegye figyelembe az olyan tényezőket, mint a felhasználók száma, a használt alkalmazások típusa és a hálózat növekedési üteme.
2. Tervezze meg a jövőbeli növekedést
Előre számíthat az adatigények jövőbeni változásaira, például új szolgáltatások hozzáadására vagy a hálózat bővítésére. Olyan DWDM-rendszert válasszon, amely elegendő kapacitással rendelkezik ahhoz, hogy alkalmazkodjon ezekhez a változásokhoz anélkül, hogy a hálózati infrastruktúra teljes felújítását megkövetelné.
3. Vegye figyelembe a költségeket és a méretezhetőséget
Egyensúlyozza kapacitásigényét a DWDM rendszer költségeivel. A nagy kapacitású rendszerek eleve drágábbak lehetnek, de jobb hosszú távú értéket kínálnak, ha az igények növekedésével könnyen méretezhetők.
Következtetés
A DWDM Mux Demux rendszer kapacitása kritikus tényező a különböző alkalmazásokhoz való alkalmasságának meghatározásában. Ha megérti a kapacitást befolyásoló tényezőket, és figyelembe veszi egyedi igényeit, kiválaszthatja a megfelelő rendszert jelenlegi és jövőbeli igényeinek kielégítésére.
Ha többet szeretne megtudni DWDM Mux Demux rendszereinkről, vagy szeretné megvitatni konkrét igényeit, forduljon bizalommal. Szakértői csapatunk készen áll, hogy segítsen megtalálni a legjobb megoldást hálózatához.
Hivatkozások
- „Optikai szálas kommunikáció”, Gerd Keizer
- "Dense Wavelength Division Multiplexing (DWDM) technológia és alkalmazások" különböző iparági tanulmányokban
