A termék jellemzői
OSFP soros optikai Felület
● 4x100G PAM4 újratelepített 400GAUI-4 elektromos interfész
● Aktív optikai kábel
● 4 csatornás VCSEL tömbök és 4 csatornás PIN fotóérzékelő tömbök
● Maximális kapcsolathossz 60 m OM3-on vagy 100m OM4-en
OSFP MSA-kompatibilis
● Hot Pluggable OSFP formátum
● Kompatibilis az OSFP modulspecifikáció 5. változatával.0
● Megfelel a CMIS 5.2-nek
Támogatás Jegyzőkönyv
● Kompatibilis az IEEE 802.3db szabványnak
● Kompatibilis az IEEE 802.3ck szabványnak
Alacsony Energiafelhasználás
●Kevesebb, mint 8 W a 0 és 70 fok közötti hőmérséklet-tartományban
Alkalmazások
● 400GBASE-SR4 400G Ethernet
● Adatközpont
Népszerű tags: 400g osfp sr4 mm mpo12 optikai adóvevő, Kína 400g osfp sr4 mm mpo12 optikai adó-vevő gyártók, beszállítók, gyár, QSFP-40G-ZR4SFP-10G-DWDM-C21-80
Maximális abszolút értéke
|
Paraméter |
Szimbólum |
Min |
Max |
Mértékegység |
|
Tárolási hőmérséklet |
Ts |
-40 |
85 |
.C |
|
Case Operation Tempearánya |
Top |
0 |
70 |
.C |
|
Relatív Páratartalom (nem kondenzáció) |
RH |
15 |
85 |
% |
|
Tápfeszültség |
Vcc |
-0.5 |
3.6 |
V |
|
Vevő sérülési küszöbértéke, per Sáv |
PRdmg |
5 |
dBm |
Ajánlott Üzemeltetési Körülmények
|
Paraméter |
Szimbólum |
Min |
Max |
Mértékegység |
|
Működési ház hőmérzék |
Top |
0 |
70 |
.C |
|
Relatív Páratartalom (nem lecsapódó) |
RH |
15 |
85 |
% |
|
Tápfeszültség |
Vcc |
3.135 |
3.465 |
V |
|
Teljes Energiafelhasználás |
Pc |
- |
8 |
W |
|
Ellátó áram per vége |
2.55 |
A |
||
|
Bit Mérték |
BR |
425 |
Gbps |
|
|
A szál hossza be OM3 MMF |
60 |
m |
||
|
A szál hossza be OM4 MMF |
100 |
m |
||
|
I2C Óra Frekvencia |
0 |
400 |
kHz |
Megjegyzések:
1. 3,465 V üzemi tápfeszültség és 70 fokos házhőmérséklet mellett
Adó optikai interfész
|
Paraméter |
Szimbólum |
Min |
Tipikus |
Max |
Mértékegység |
|
|
Adatátviteli sebesség sávonként |
DR |
53.125 |
GBd |
|||
|
Modulációs formátum |
PAM4 |
|||||
|
Középső hullámhossz 1 |
λ |
840 |
860 |
868 |
nm |
|
|
RMS spektrális szélesség |
σ |
0.6 |
nm |
|||
|
Átlagos indítási teljesítmény minden sávban |
Pavg |
-4.6 |
4 |
dBm |
||
|
Optikai teljesítmény OMA, minden sáv, max |
POMA |
3.5 |
dBm |
|||
|
OMAouter, minden sáv min |
max (TECQ, TDECQ)<1.8 dB |
max [-2.6 , max(TECQ,TECQ) –4.4] |
dBm |
|||
|
1,8 < max (TECQ, TDECQ) < 4,4 dB |
||||||
|
Távadó és diszperziós szemzár (TDECQ), minden sáv |
TDECQ |
4.4 |
dB |
|||
|
Adószem zárás a PAM4-hez (TECQ), minden sávhoz |
TECQ |
4.4 |
dB |
|||
|
Kihalási arány |
ER |
2.5 |
dB |
|||
|
Adó teljesítmény kirándulás, minden sáv |
2.3 |
dBm |
||||
|
Optikai visszatérési veszteségtűrés |
ORLT |
14 |
dB |
|||
|
Optikai tápellátás TX LETILTÁSHOZ |
-30 |
dBm |
||||
|
Körbezárt fluxusb2 |
Nagyobb vagy egyenlő, mint 86% 19 um-nál 30%-nál kisebb vagy egyenlő 4,5 um-nél |
|||||
Megjegyzések:
1. A használt lézer teljesítménye szerint határozzák meg.
2. A1a.2 vagy A1a.3 vagy A1a.4 típusba mérve, 50 um szál, az IEC 61280-1-4 szerint
Vevő optikai interfész
|
Paraméter |
Szimbólum |
Min |
Tipikus |
Max |
Mértékegység |
|
|
Adatátviteli sebesség sávonként |
BR |
53.125 |
Gbd |
|||
|
Modulációs formátum |
PAM4 |
|||||
|
Középső hullámhossz 1 |
λ |
842 |
885 |
948 |
nm |
|
|
Sérülési küszöb |
5 |
dBm |
||||
|
Átlagos vételi teljesítmény minden sávban |
-6.4 |
4 |
dBm |
|||
|
Tápellátás fogadása minden sávban (OMAouter) |
dBm |
|||||
|
Vevő visszaverődése |
Rr |
dB |
||||
|
Vevő érzékenysége minden sávban1 |
RS=max (-4,6, TECQ –6,4) |
dBm |
||||
|
Feszített vevőérzékenység, minden sávban |
-2 |
dBm |
||||
|
Rx LOS |
Állítsd |
-15 |
dBm |
|||
|
De-assert |
-7.5 |
dBm |
||||
|
Hiszterézis |
0.5 |
5 |
dB |
|||
Megjegyzések:
1. A vevő érzékenysége tájékoztató jellegű, és egy TECQ értékű adóhoz van meghatározva. Megfelelőségi tesztjellel mérve a TP3-nál a BER=2.4E-4 Pre-FEC-hez.
rendelési információ
|
Cikkszám |
Leírás |
|

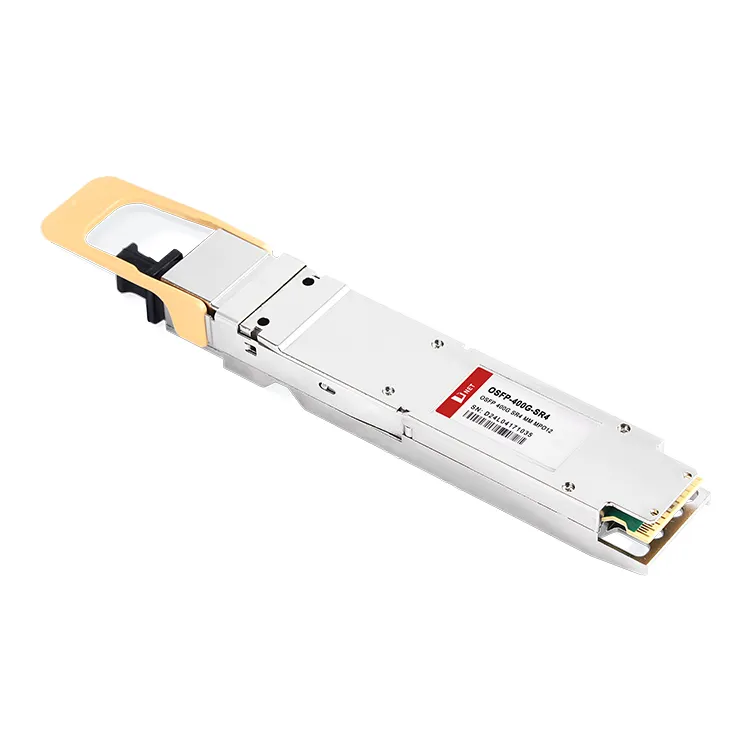

OSFP-400G-SR4 |
400G OSFP SR4,MPO12,100m,850nm,MMF |
GYIK
K: Milyen csatlakozókat használ a 400G OSFP SR4?
K: Milyen adatátviteli sebességet támogat a 400G OSFP SR4?
