A D-net optikai adó-vevő modul szolgáltatása
● Kitartási segítség:A D-NET kompatibilitási szolgáltatásokat kínál annak biztosítására, hogy az optikai modulok kompatibilisek legyenek a vezető gyártók berendezéseivel.
● Személyre szabott szolgáltatások:A D-NET OEM testreszabási lehetőségeket biztosít termékeihez. Igény szerint a vásárlók igényükre szabott színes logócímkéket kaphatnak.
● Szabványos szállítási időszak:3 nap
● Széleskörű szállítási megoldások:A megbízható szállítási szolgáltatások biztosítása érdekében a D-NET olyan jó hírű futárcégekkel működik együtt, mint az SF, FedEx, DHL, UPS és mások.
Jellemzők
● A hivatkozás az IEEE Std 802 szabványra vonatkozik.{1}} Gigabit Ethernet 1000Base-LX-hez, amely a következőket tartalmazza:
● Az SFF-8074i és SFF-8472 9.5-ös változatának megfelelő specifikációk
● A digitális diagnosztikai monitorozás elérhetősége
● Hűtetlen 1310 nm-es DFB lézer használata
● Akár 1,25 Gb/s sebességű adatkapcsolatok mindkét irányban
● Megfelelőség a Duplex LC csatlakozóknak
● Egyetlen +3,3 V DC tápegység szükséges
● SFP lábnyom támogatja az üzem közbeni cserét
● 1. osztályú lézerbiztonsági tanúsítvány
● Opciók az üzemi hőmérséklet-tartományokhoz:
- Kereskedelmi: -10 foktól +70 fokig
- Kiterjesztett: -10 foktól +85 fokig
- Ipari: -40 foktól +85 fokig
● Akár 40 km átviteli képesség 9/125 µm-es egymódusú szálon (SMF)
● RoHS szabványoknak való megfelelés
Alkalmazások
● 1,25 Gb/s Ethernet 1000Base-LX
● 1,0625 Gb/s Fiber Channel
● Enterprise Router
Termék részletek

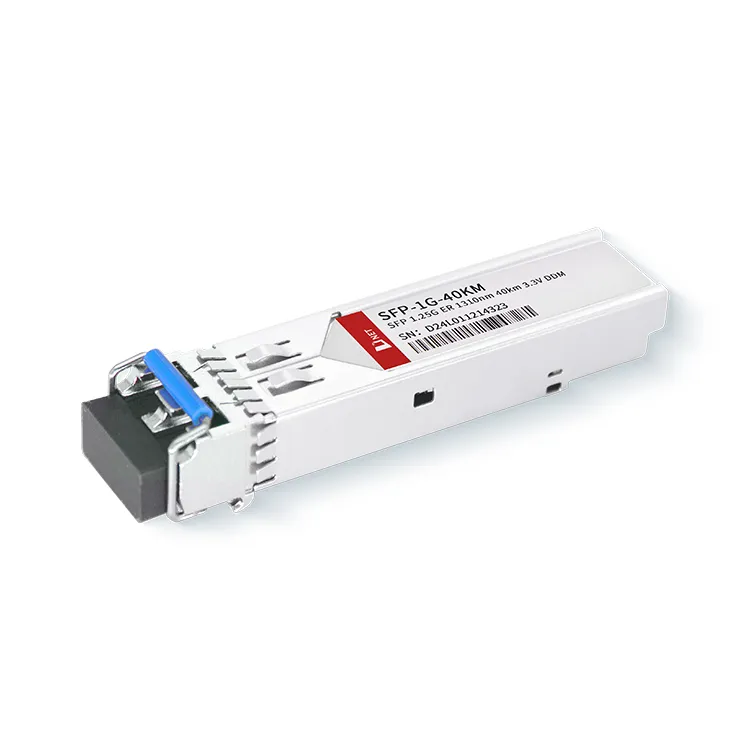

Az 1,25 G-s, 1310 nm-es, 40 km-es SFP adó-vevő, amely megfelel a Small Form Factor Pluggable Multi-Sourcing Agreement (MSA) specifikációinak, az SFF-8074i és SFF-8472, 9.5-ös verziójának, egymódusú optikai szálon keresztüli adatkommunikációra lett tervezve. akár 40 kilométeres hatótávolsággal.
Ez az SFP adó-vevő támogatja az üzem közbeni cserét, megkönnyítve az egyszerű telepítést és cserét a hálózati tevékenységek megszakítása nélkül. Különféle SFP-alapú eszközökkel is kompatibilis, lehetővé téve a meglévő hálózati beállításokba való zökkenőmentes integrációt.
Népszerű tags: SFP 1G 1000base ER 40km, Kína SFP 1G 1000base ER 40km gyártók, beszállítók, gyár, ipari minőségű SFP adó-vevő
Abszolút Maximális értékelések
Az abszolút maximális névleges értékeket meghaladó igénybevételek maradandó károsodást okozhatnak a készülékben. Ezek csak abszolút stresszértékek. Az adatlap üzemeltetési szakaszaiban megadottakon túlmenően a készülék működőképes működése nem következik be. Az abszolút maximális névleges értékek hosszabb ideig tartó kitettsége hátrányosan befolyásolhatja az eszköz megbízhatóságát.
|
Paraméter |
Szimbólum |
Minimum |
Maximum |
Egység |
|
Tárolási hőmérséklet |
TS |
-40 |
85 |
oC |
|
Relatív páratartalom |
RH |
5 |
95 |
% |
|
Tápfeszültség |
VCC |
-0.5 |
4.0 |
V |
Ajánlott működési feltételek
|
Paraméter |
Szimbólum |
Min |
Typ |
Max |
Egység |
|
|
Üzemi ház hőmérséklete |
DNET-03S40-31 |
TC |
-10 |
25 |
70 |
oC |
|
DNET-03S40-31E |
TC |
-10 |
25 |
85 |
oC |
|
|
DNET-03S40-31I |
TC |
-40 |
25 |
85 |
oC |
|
|
Tápfeszültség |
VCC |
3.135 |
3.3 |
3.465 |
V |
|
|
Adatsebesség |
- |
- |
1.25 1.0625 |
- |
Gb/s |
|
Az adó-vevő elektromos jellemzői
|
Paraméter |
Szimbólum |
Minimális |
Tipikus |
Maximális |
Egység |
Megjegyzések |
|
Modul tápáram |
Icc |
- |
- |
220 |
mA |
- |
|
Adó differenciál bemenet Feszültség (TD +/-) |
- |
300 |
- |
2200 |
mVP-P |
1 |
|
Vevő differenciális kimeneti feszültsége (RD +/-) |
- |
600 |
- |
1200 |
mVP-P |
2 |
|
Alacsony sebességű kimenet: Adóhiba (TX_HIBA) / Jelvesztés (LOS) |
VOH |
2.0 |
- |
Vcc |
V |
3 |
|
VOL |
0 |
- |
0.8 |
V |
- |
|
|
Alacsony sebességű kimenet: Adó letiltása (TX_DISABLE), MOD_DEF 1, MOD_DEF 2 |
VIH |
2.0 |
- |
Vcc |
V |
4 |
|
VIL |
0 |
- |
0.8 |
V |
- |
Megjegyzések
1. Belső váltakozó áramú csatlakoztatás és 100 Ω differenciálterheléshez való csatlakozás.
2. Belső váltakozó áramú csatolás, de 100 Ω-os differenciális lezárást igényel, vagy a sorosító/deserializer belső.
3. Külsőleg felhúzva egy 4,7KΩ-10KΩ-os ellenállással a fogadókártyán a VCCT,R-re.
4. A Mod_Def1-et és a Mod_Def2-t kívülről fel kell húzni egy 4,7KΩ-10KΩ-os ellenállással a gazdagép kártyán a V-re.CCT,R.
Az adó optikai jellemzői
|
Paraméter |
Szimbólum |
Minimális |
Tipikus |
Maximális |
Egység |
Megjegyzések |
|
Indítsa el az Optical Power alkalmazást |
Po |
-5 |
-2.5 |
0 |
dBm |
- |
|
Középső hullámhossz tartomány |
λc |
1280 |
1310 |
1340 |
nm |
- |
|
Kihalási arány |
VOLT |
9 |
- |
- |
dB |
- |
|
Spektrális szélesség (-20 dB) |
Δλ |
- |
- |
1 |
nm |
- |
|
Oldalsó mód elnyomási arány |
SMSR |
30 |
- |
- |
dB |
- |
|
Teljes Jitter |
TJ |
- |
- |
266 |
ps |
- |
|
Diszperziós büntetés |
- |
- |
- |
1 |
dB |
- |
|
Optikai emelkedési/esési idő |
Temelkedik/Tesik |
- |
- |
260 |
ps |
- |
|
Pout @TX-Disable Asserted |
Ple |
- |
- |
-45 |
dBm |
- |
|
Szem diagram |
IEEE Std 802.{1}} Gigabit Ethernet 1000Base-LX kompatibilis |
|||||
Rendelési információk
|
Alkatrészszám |
Leírás |
|
SFP-1G-40KM |
1,25 Gb/s egymódusú SFP adó-vevő 1000BASE-LX40 |
GYIK
1. Mi a különbség az 1310 és a 850 SFP között?
V: A D-net 850 nm-es hullámhossza alkalmas többmódusú SFP-kben való használatra, 2 KM alatti átviteli távolsággal. Másrészt az 1310/1550 nm-es hullámhossz megfelelő az egymódusú SFP-khez, lehetővé téve a 2 km-t meghaladó átviteli távolságot.
2. Mire használják az 1310-es hullámhosszt?
V: Az 1310 nm-es hullámhosszt többnyire közepes és nagy távolságú átvitelre használják, ebből 1310 nm (SM, egymódusú, nagy veszteség az átvitel során, de kis szórás, általában 40 km-en belüli átvitelre használják).
3. Mekkora az 1000BASE-LX SFP sebessége?
V: A D-net 1000BASE-LX40 SFP 1,25 gigabit/s átviteli sebességgel működik, 1310 nanométeres működési hullámhosszt használ, és 40 kilométeres távolságon keresztül képes adatátvitelre.
