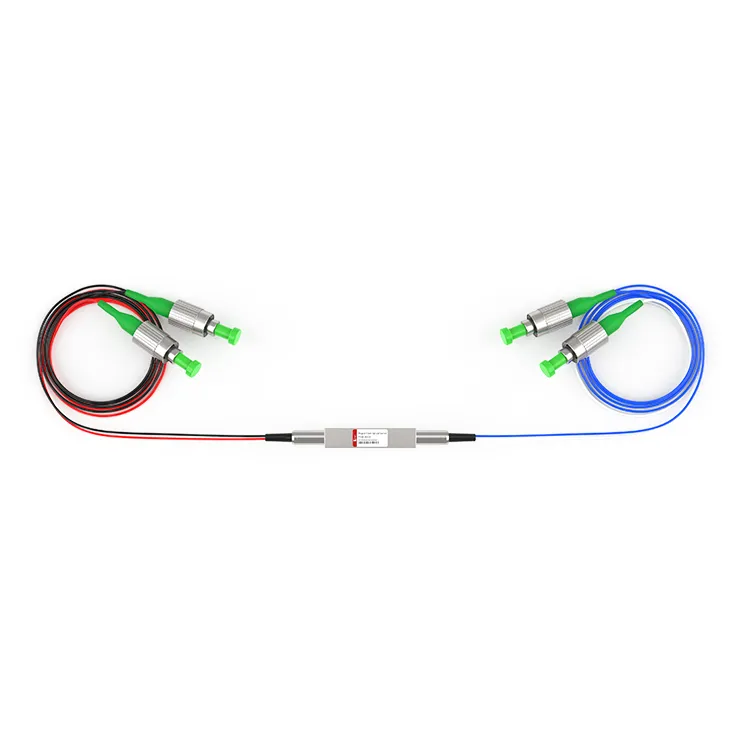

M2x2 mágneses-optikai kapcsoló

M2x2 mágneses optikai kapcsoló
Az M2X2 mágneses optikai kapcsoló nem mechanikus konfigurációjú, és elektromos vezérlőjelek aktiválják. A kapcsoló alacsony beillesztési veszteséggel rendelkezik, és kevesebb, mint 1,2 dB, ami biztosítja az optikai jel átviteli minőségét és stabilitását, valamint javítja az optikai kommunikációs rendszer teljesítményét.

A szálláslekérdezés elküldése

Leírás

Műszaki paraméterek

termék leírás

A mágneses optikai kapcsolót széles körben használják repülőgép- és űrtechnikai berendezésekben, rendszerfigyelő és érzékelő rendszerekben, rendkívül stabil reteszelő móddal és nagy megbízhatósággal. A D-NET száloptikai kommunikációs berendezések és eszközök kutatására és fejlesztésére, gyártására és értékesítésére szakosodott gyár, amely képes OEM szolgáltatásokat nyújtani, a magneto-optikai kapcsolók pedig az egyedi gyártást támogatják.

Népszerű tags: m2x2 mágneses-optikai kapcsoló, Kína m2x2 mágneses-optikai kapcsoló gyártók, beszállítók, gyár

Teljesítményspecifikációk

Paraméterek	Mértékegység	Műszaki adatok
Hullámhossz tartomány	Nm	1520 ~ 1580
Teszt hullámhossz	Nm	1550
Beillesztési veszteség^{1, 2}	Db	Kisebb vagy egyenlő, mint 1,2
TDL	dB	Kisebb vagy egyenlő, mint 0.30
PDL	Db	Kisebb vagy egyenlő, mint 0.20
Visszatérési veszteség	Db	50-nél nagyobb vagy egyenlő
Áthallás	Db	Kétirányú 20-nál nagyobb vagy egyenlő
Áthallás	Db	Egyirányú 35-nél nagyobb vagy egyenlő
Ismételhetőség	Db	Kisebb vagy egyenlő, mint ±0.01
Kapcsolási idő	minket	100-nál kisebb vagy egyenlő
Impulzus időtartam	minket	200-nál nagyobb vagy egyenlő
Tartósság	Ciklusok	Nagyobb vagy egyenlő, mint 10 milliárd
Kapcsoló típusa	NA	Reteszelés
Üzemi áram	mA	200-nál kisebb vagy egyenlő
Maximális optikai teljesítmény	Mw	500-nál kisebb vagy egyenlő
Üzemi hőmérséklet	fokozat	-5 ~ +70
Tárolási hőmérséklet	fokozat	-40 ~ +85
Dimenzió	Mm	(L)34.0×(W)7.5×(H)7.5 ±0.2

jegyzet
1. Szobahőmérsékleten és SOP-on tesztelni.
2. Csatlakozók nélkül, 0.2dB egy pár csatlakozóhoz.

Mechanikai méretek (mértékegység: mm)

Elektromos hajtás

Funkcionális diagram

rendelési információ

FSW-M2x2-□-□-□-□-□-□-□

- □

Kapcsoló típusa

Száltípus

Feszültség

Hullámhossz

Csőtípus

Rost Hossz

Csatlakozó

B: Kétirányú

U: Egyirányú

SM: SM, 9/125

X: Mások

2.5:

2.5V

5.0

5.0V

1550: 1550 nm

X: Mások

250:250 um

900: 900 um

X: Mások

05: 0,5 m±5 cm

10: 1,0 m±5 cm

X: Mások

OO: Egyik sem

FC: FC/PC

FA: FC/APC

SC: SC/PC

SA: SC/APC

LC: LC/PC

X: Mások

GYIK

K: Mi a különbség az M2X2 magneto-optikai kapcsoló és más optikai kapcsolók között?

V: A mágneses optikai kapcsoló mágneses mezőt használ az optikai út kapcsolásának beállításához, és működési elve és teljesítménye eltér más típusú optikai kapcsolóktól, mint például a mechanikus kapcsoló vagy az elektrooptikai kapcsoló.

K: Támogatja az M2X2 magneto-optikai kapcsoló a többmódusú működést?

V: A 2X2 mágneses optikai kapcsolók általában támogatják a többmódusú működést, alkalmasak a szálas átviteli követelmények különböző módozataira, a D-NET magneto-optikai kapcsolók támogathatják a testreszabást.
