Amikor az üvegszálas hálózatok nagy kapacitású adatátvitelre való optimalizálásáról van szó, a DWDM (Dense Wavelength Division Multiplexing) Mux Demux (multiplexer és demultiplexer) rendszerek játékmódot jelentenek. DWDM Mux Demux beszállítóként azért vagyok itt, hogy végigvezessem Önt a DWDM Mux Demux rackbe szerelt környezetben történő telepítésének folyamatán.
A DWDM Mux Demux alapjainak megértése
Mielőtt belemerülnénk a telepítési folyamatba, elengedhetetlen megérteni, mit csinál a DWDM Mux Demux. A DWDM Mux Demux lehetővé teszi több különböző hullámhosszú optikai jel kombinálását (multiplexelését) egyetlen szálra átvitel céljából. A vételi oldalon a jeleket visszaválasztják (demultiplexelik) egyedi hullámhosszokra. Ez a technológia jelentősen megnöveli a meglévő száloptikai hálózatok kapacitását anélkül, hogy további kábeleket kellene lefektetni.
Telepítés előtti előkészületek
1. Helyszíni felmérés
Vizsgálja meg azt a rack-be szerelt környezetet, ahol a DWDM Mux Demux telepítve lesz. Győződjön meg arról, hogy az állványnak elegendő helye van a készülék elhelyezéséhez, figyelembe véve annak fizikai méreteit és a szellőzéshez szükséges szabad teret. Az állványnak stabilnak kell lennie, és megfelelő földeléssel kell rendelkeznie, hogy megvédje a berendezést az elektromos túlfeszültségtől.
2. Berendezés ellenőrzés
Érkezéskor alaposan vizsgálja meg a DWDM Mux Demux egységet. Szállítás közben ellenőrizze, hogy nincs-e látható sérülés. Ellenőrizze, hogy minden alkatrész, például a ház, az optikai csatlakozók és a tápegység megvan-e és jó állapotban van-e.
3. Tápellátás és kábelezés
Határozza meg a DWDM Mux Demux teljesítményigényét. Győződjön meg arról, hogy a rack rendelkezik megfelelő áramforrással, legyen az egyfázisú vagy háromfázisú. Tervezze meg előre a kábelezést, beleértve az optikai szálakat és a tápkábeleket. Az összes kábelt címkézze fel, hogy elkerülje a telepítés közbeni zavart.
Telepítési lépések
1. Rack szerelés
Helyezze a DWDM Mux Demux egységet a kijelölt rack nyílásba. Használja a mellékelt tartókonzolokat a készülék szilárdan a helyére rögzítéséhez. Győződjön meg arról, hogy az egység vízszintesen van és megfelelően van beállítva az állványon belül, hogy elkerülje a kábelek vagy a belső alkatrészek megfeszítését. Megfelelően húzza meg a rögzítőkonzolok csavarjait, de ügyeljen arra, hogy ne húzza meg túlságosan és ne sértse meg a vázat.
2. Tápfeszültség csatlakozás
Először kapcsolja ki a rack áramforrását, hogy elkerülje az elektromos veszélyeket. Csatlakoztassa a DWDM Mux Demux tápkábelét a rack megfelelő hálózati aljzatához. Győződjön meg arról, hogy a tápkábel jó állapotban van, és a csatlakozás biztonságos. Miután csatlakoztatta a kábelt, kapcsolja be a tápegységet, és ellenőrizze, hogy az eszköz megfelelően működik-e. A DWDM Mux Demux előlapján jelzőlámpákat kell látnia.
3. Optikai szálas csatlakozás
Az optikai szálas csatlakozás a telepítési folyamat kritikus lépése. Az optikai csatlakozók tisztítása létfontosságú a csatlakoztatás előtt. Szöszmentes kendővel és megfelelő tisztítóoldattal távolítson el minden port vagy törmeléket a csatlakozókról.
Óvatosan helyezze be a bemeneti és kimeneti optikai szálakat a DWDM Mux Demux megfelelő portjaiba. A jelveszteség elkerülése érdekében győződjön meg arról, hogy a csatlakozók megfelelően illeszkednek és rögzítve vannak. A DWDM Mux Demux különböző modelljei eltérő port-konfigurációval rendelkezhetnek, ezért a konkrét utasításokat a termék kézikönyvében találja.

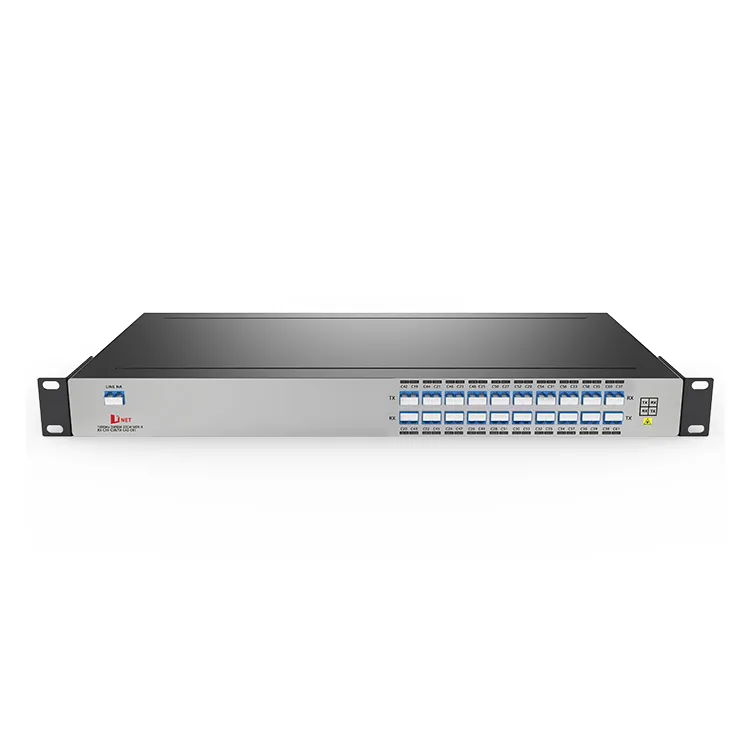

Ha érdeklik a kiváló minőségű DWDM Mux Demux termékek, számos lehetőséget kínálunk. Például a40 CH AAWG DWDM MUX és DEMUX dualfiber 1Ukiváló választás közepes és nagy méretű üvegszálas hálózatokhoz. Kiváló teljesítményt és megbízhatóságot biztosít. Egy másik lehetőség aEgyszálas 20 csatornás (40 hullámhosszú) DWDM Mux és Demux 1U rack, amelyet olyan alkalmazásokhoz terveztek, ahol korlátozott a hely. És a16 csatornás DWDM Mux és Demux Dual Fiber 1Uköltséghatékony megoldást kínál kisebb hálózatokhoz.
4. Konfiguráció és tesztelés
A DWDM Mux Demux beállításához használja a gyártó által biztosított megfelelő konfigurációs szoftvert. Ez magában foglalhatja a hullámhosszok, a csatornaközök és egyéb paraméterek hálózati követelményeinek megfelelő beállítását.
A konfigurálás után végezzen el egy tesztsorozatot az eszköz megfelelő működésének biztosítása érdekében. Használjon optikai teljesítménymérőt az optikai teljesítmény mérésére a bemeneti és kimeneti portokon. Ellenőrizze, hogy nincs-e jelvesztés vagy interferencia. Az adatátvitel minőségének ellenőrzése érdekében tesztadatokat is küldhet a hálózaton keresztül.
Gyakori problémák hibaelhárítása
Még gondos telepítés esetén is előfordulhat néhány probléma. Íme néhány gyakori probléma és megoldásuk:
1. Nincs erő
Ha a DWDM Mux Demux nem kapcsol be, először ellenőrizze a tápkábel csatlakozásait. Egy másik eszközzel tesztelve ellenőrizze, hogy a konnektor működik-e. Ha az áramellátás gondot okoz, lépjen kapcsolatba a gyártóval a csere érdekében.
2. Jelvesztés
A jelveszteséget okozhatja piszkos optikai csatlakozók, nem megfelelő optikai csatlakozások vagy hibás DWDM Mux Demux egység. Tisztítsa meg újra a csatlakozókat és ellenőrizze a szálas csatlakozásokat. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a műszaki támogatással a további diagnózis érdekében.
Karbantartási tippek
A DWDM Mux Demux hosszú távú működésének biztosítása érdekében rendszeres karbantartásra van szükség.
1. Tisztítás
Rendszeresen tisztítsa meg az optikai csatlakozókat és a készülék házát. A túlmelegedés elkerülése érdekében sűrített levegővel távolítsa el a port a szellőzőnyílásokból.
2. Monitoring
Folyamatosan figyelje a DWDM Mux Demux optikai teljesítményét és egyéb teljesítményparamétereit. Állítson be riasztásokat a felügyeleti rendszerben, hogy értesítse Önt a rendellenes változásokról.
3. Szoftverfrissítések
Tartsa naprakészen az eszköz konfigurációs szoftverét. A szoftverfrissítések gyakran tartalmaznak hibajavításokat és teljesítményjavításokat.
Következtetés
A DWDM Mux Demux rackbe szerelt környezetbe történő telepítése gondos tervezést, pontos telepítési lépéseket és alapos tesztelést igényel. Az ebben a blogban található irányelvek követésével biztosíthatja a DWDM Mux Demux sikeres telepítését és optimális teljesítményét.
Ha megbízható DWDM Mux Demux termékeket és professzionális műszaki támogatást keres, mi vagyunk az Ön megbízható partnere. Akár új optikai hálózatot épít, akár egy meglévőt korszerűsít, termékeink megfelelnek az Ön igényeinek. Bővebb információért és a vásárlási tárgyalási folyamat megkezdéséhez forduljon hozzánk. Elkötelezettek vagyunk amellett, hogy kiváló minőségű termékeket és kiváló szolgáltatást nyújtsunk ügyfeleinknek.
