Termékjellemzők
● Gaussian AAWG technológia, Alacsony lapkaveszteség: 3,5 dB max
● Tiszta passzív 1U rack tartó LC interfésszel
● Kapacitás akár 40 csatornás szálpáron
● 1310 nm-es porttal a 40G/100G LR4/ER4/ZR4 növeléséhez
● Kompatibilis az ITU Griddel
termék leírás
A D-Net DWDM multiplexerek nagy kapacitású megoldást kínálnak a hálózati sávszélesség bővítésére, akár 40 csatornás kapacitással szálpárokon. A D-Net DWDM multiplexerek kiváló hullámhossz-rugalmasságot kínálnak, lehetővé téve a hullámhosszok széles tartományának elhelyezését az ITU-T hálózaton keresztül. A D-Net DWDM támogatja a hosszú távú átvitelt nagy távolságokon.

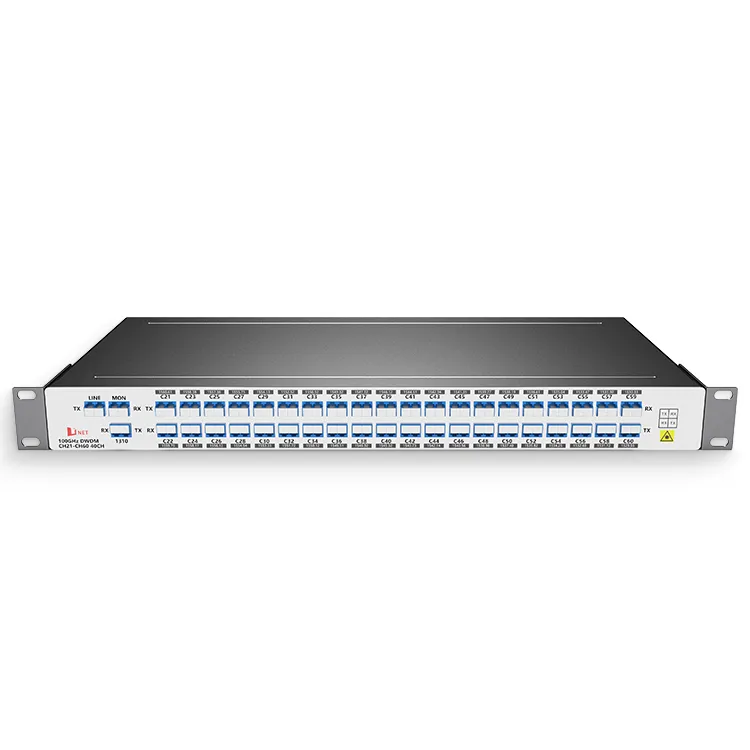

Termék panel
● C21-C60 csatorna a DWDM ITU-Grid forgalomhoz
● 1310 nm port: 10G/40G/100G
● Mon port: A forgalom optikai teljesítményének figyelése
Népszerű tags: 40CH AAWG DWDM MUX és DEMUX dualfiber 1U, Kína 40CH AAWG DWDM MUX és DEMUX dualfiber 1U gyártók, beszállítók, gyár, Kábel a zökkenőmentes lejátszáshoz, SSD kitörő kábel, optikai meghajtó kitörési kábel, ipari minőségű SFP adó-vevő, DAC kitörő kábel audio -javító gyártáshoz, Kompatibilitási út SFP+ adó -vevő
Termékleírás
|
Hullámhossz |
40 csatorna C21-C60 |
Csatornaköz |
100 GHz (0,8 nm) |
|
Csatorna Passband |
±0,11 nm |
Technológia |
AAWG (gaussi) |
|
Beillesztési veszteség |
3,5 dB vagy annál kisebb |
Link elvesztése |
7 dB vagy annál kisebb |
|
1310nm Port Pass Sáv szélessége |
1260-1360 nm |
Középső hullámhossz Pontosság |
±0,05 nm |
|
Beszúrásvesztés @ 1310 port |
Kisebb vagy egyenlő, mint 0,8 dB |
Beillesztési veszteség @ 1% H |
26 dB vagy annál kisebb |
|
Visszatérési veszteség |
Nagyobb vagy egyenlő, mint 40 dB |
Irányítottság |
Nagyobb vagy egyenlő, mint 40 dB |
|
Polarizációs mód Diszperzió |
Kisebb vagy egyenlő, mint 0.1ps |
Polarizációtól függő veszteség |
Kisebb vagy egyenlő, mint 0,3 dB |
|
Csatorna elkülönítése |
Szomszédos Nagyobb vagy egyenlő, mint 25 dB |
Hőfok |
Működési szög: -5 65 fokig Tárolás -40 85 fokig |
|
Nettó tömeg |
1,5 kg |
Méretek (MaxSzxM) |
44 * 440 * 230mm |
Alkalmazások összekapcsolása
Több díjas hibrid multiplexelési szolgáltatás
Lehetővé teszi az 1G/10G/25G/40G/100G/200G Ethernet, SAN, OTN, SDH/SONET és helyi videoszolgáltatások rugalmas kombinációit.
A DWDM hálózati alkalmazások típusai
Type1: pont-pont átvitel
Type2: Gyűrűs sebességváltó
3. típus: keresztkötés
Rendelési információ
|
Termékszám |
Termékleírás |
|
DMD40-1U01-C2160-31M |
DWDM MUX DEMUX 40CH (C21-C60) 1310 nm-es monitorporttal, kétszálas, LC/UPC, 1U rack |
Megjegyzés: Támogatjuk a testreszabott tervezést, kérjük, lépjen kapcsolatba velünk e-mailben.
GYIK
Mit csinál egy DWDM MUX?
V: A DWDM MUX (multiplexer) egy sűrű hullámhossz-osztásos multiplexelési (DWDM) hálózatokban használt eszköz. Fő funkciója, hogy több különböző hullámhosszú optikai jelet egyetlen optikai szálba egyesítsen a nagy távolságokon történő átvitel érdekében. Ez lehetővé teszi a rendelkezésre álló szálkapacitás hatékony kihasználását.
Mi az a DWDM port?
V: Minden DWDM MUX-nak több bemeneti portja és egyetlen kimeneti portja van. A bemeneti portok egyedi optikai jeleket fogadnak, mindegyik meghatározott hullámhosszon működik.
Hogyan működik a fiber MUX?
V: A MUX ezeket a jeleket egyesíti, és egyetlen szálra multiplexeli, ahol nagy távolságra továbbítják őket. A vevő oldalon egy DWDM DEMUX (Demultiplexer) a multiplexelt jeleket visszaválasztja egyedi hullámhosszukra, lehetővé téve azok külön dekódolását és feldolgozását.
