Szia! A CWDM Mux Demux szállítójaként gyakran kérdeznek tőlem ezeknek a remek eszközöknek a beépítési méreteiről. Úgyhogy úgy gondoltam, hogy összeállítom ezt a blogbejegyzést, hogy mindent megtudj arról, amit tudnod kell.
Először is nézzük meg gyorsan, mi is az a CWDM Mux Demux. A CWDM vagy a Coarse Wavelength Division Multiplexing egy olyan technológia, amely lehetővé teszi több különböző hullámhosszú optikai jel kombinálását (multiplexelését) egyetlen szálra átvitel céljából, majd szétválasztását (demultiplexelését) a vevő végén. A CWDM Mux Demux eszközök döntő szerepet játszanak ennek hatékony megvalósításában.
Most térjünk rá a beépítési méretekre. A CWDM Mux Demux beépítési méretei több tényezőtől függően változhatnak, például a csatornák számától, az alaktényezőtől és az eszköz konkrét kialakításától függően.
Egy- és kétszálas konfigurációk

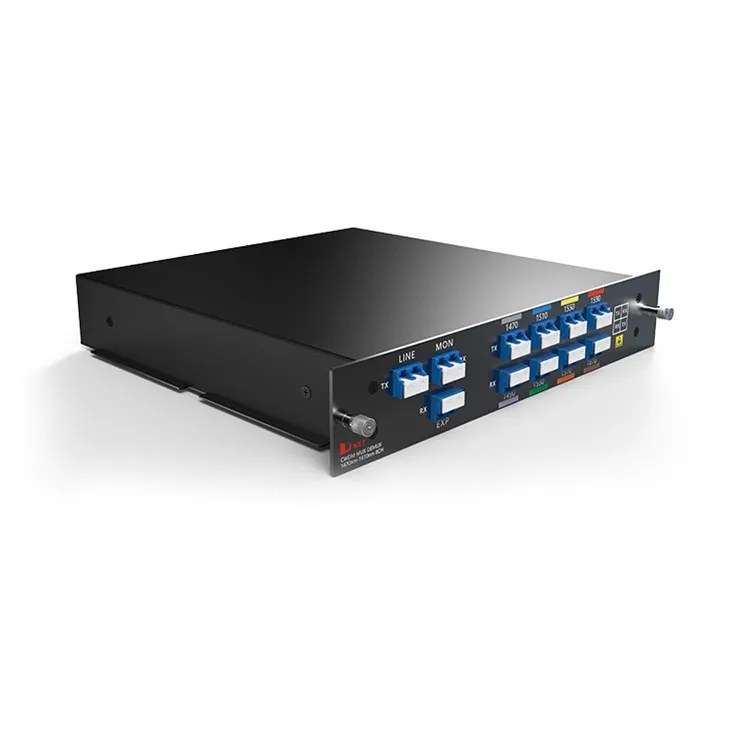

Az egyik gyakori típus a kettős szálas konfiguráció. Vessen egy pillantást például a mi oldalunkraKétszálas CWDM Mux és Demux 8CH (1470 - 1610) 1310 nm-es LGX Box. Ez a 8 csatornás eszköz speciális telepítési méretekkel rendelkezik, amelyek optimalizálva vannak a hálózati infrastruktúrába való egyszerű integráció érdekében.
Ennek a 8 csatornás kétszálas CWDM Mux Demuxnak a teljes mérete úgy lett kialakítva, hogy szépen illeszkedjen a szabványos rack házakba. Általában a hossza körülbelül 19 hüvelyk lehet, ami az állványra szerelhető berendezések szabványos szélessége. A magasság általában 1U (1,75 hüvelyk) körül van, ami a rack-be szerelt eszközök általános magassági egysége. Ez megkönnyíti az adatközpontban vagy a telekommunikációs szekrényben lévő más hálózati berendezésekkel való egymásra rakást.
A készülék mélysége is fontos dimenzió. A 8 csatornás kétszálas CWDM Mux Demux esetében a mélység általában 10-12 hüvelyk körül van. Ez a mélység megfelelő kábelkezelést és szellőzést tesz lehetővé. A készülék hátulján elegendő hely kell ahhoz, hogy az optikai kábeleket túlzsúfoltság nélkül csatlakoztassa, a szellőzőtér pedig segíti a készülék hűtését működés közben.
Magasabb csatornaszámú eszközök
Ha nagyobb csatornaszámú eszközöket keres, mint pl16 csatornás CWDM MUX DEMUXvagy a18 csatorna CWDM Mux Demux, a beépítési méretek kissé eltérőek lesznek.

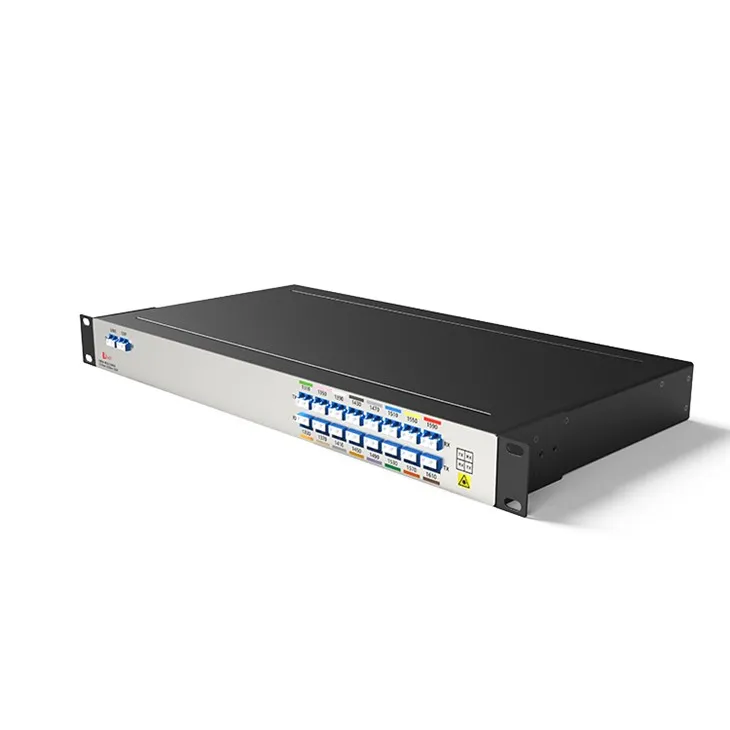

A 16 csatornás CWDM MUX DEMUX, mint nagyobb kapacitású eszköz, továbbra is megtartja a szabványos 19 hüvelykes rack-szerelési szélességet. Az alkatrészek megnövekedett száma, valamint a belső kábelezéshez és a hőelvezetéshez szükséges több hely miatt azonban a mélység valamivel nagyobb, 12-14 hüvelyk körüli lehet. A magasság a legtöbb esetben 1U marad, ami nagyszerű helytudatos telepítésekhez.
A 18 csatornás CWDM Mux Demux is hasonló mintát követ. 19 hüvelykes szélessége és 1U magassága van. A mélység 13-15 hüvelyk körül lehet. Ez az extra mélység szükséges a további csatornák elhelyezéséhez és a készülék megbízható működéséhez.
Szerelési furatok és igazítás
A beépítési méretek másik fontos szempontja a rögzítőfuratok elhelyezkedése. A legtöbb CWDM Mux Demux eszköz oldalán rögzítőfuratok vannak, amelyeket úgy terveztek, hogy illeszkedjenek a szabványos rack-házak lyukaihoz. Ezeket a lyukakat általában meghatározott időközönként helyezik el, hogy biztosítsák a biztonságos és megfelelő illeszkedést.
A rögzítőfuratok közötti távolság jellemzően szabványos. Például az 1U-s eszköz oldalán lévő lyukak közötti vízszintes távolság gyakran körülbelül 17,5 hüvelyk, ami lehetővé teszi a könnyű igazítást az állványsínekhez. A lyukak közötti függőleges távolságot úgy alakították ki, hogy illeszkedjen a rack - tartókonzolok magasságához, általában körülbelül 1,75 hüvelyk egy 1U-s eszköz esetében.
Kábelkezelés
A telepítési méretek mérlegelésekor a kábelkezelés is kulcsfontosságú tényező. Elegendő helynek kell lennie a CWDM Mux Demux eszköz körül a bemeneti és kimeneti optikai kábelek csatlakoztatásához. A kábeleknek szabad utat kell biztosítaniuk a készülékbe való be- és kilépéshez anélkül, hogy éles szögben meghajlítanák őket, mivel ez jelveszteséget okozhat.
A legtöbb eszköz hátulján kábelkezelési területtel van kialakítva. Ezeken a területeken lehetnek rések vagy vezetők, amelyek segítik a kábelek rendezését. A kábelkezelési terület szélessége változhat, de általában 2-3 hüvelyk az eszköz mindkét oldalán. Ez elegendő helyet biztosít a kábelek rendezéséhez, és megakadályozza, hogy összegabalyodjanak.
Szellőztetési követelmények
A szellőztetés kulcsfontosságú a CWDM Mux Demux eszközök megfelelő működéséhez. Az elektronikus alkatrészek működése miatt felmelegedhet a készülék belsejében, és ha nem vezetik el megfelelően, az teljesítményproblémákhoz vagy akár a készülék meghibásodásához is vezethet.
A beépítési méretek figyelembe veszik a szellőzést. Általában szellőzőnyílások vannak a készülék tetején, alján vagy oldalán. A nyílások mérete és száma a készülék energiafogyasztásától és hőtermelésétől függ. Például egy nagyobb csatornaszámú eszköznek több vagy nagyobb szellőzőnyílása lehet a megfelelő légáramlás biztosítása érdekében.
Ha rackbe helyezi, hagyjon helyet a készülék körül. Javasoljuk, hogy legalább 1-2 hüvelyk legyen a tetején, alján és oldalain a megfelelő légáramlás érdekében. Ez azt jelenti, hogy a telepítés megtervezésekor nem csak a készülék fizikai méretét kell figyelembe venni, hanem a szellőzéshez szükséges többletterületet is.
Testreszabás és speciális követelmények
Egyes esetekben speciális követelmények lehetnek a telepítéssel kapcsolatban. Lehet, hogy szüksége van egy nem szabványos méretű eszközre, hogy elférjen egy egyedi állványban vagy szekrényben. A CWDM Mux Demux beszállítójaként megértjük ezeket az igényeket, és bizonyos szintű testreszabást tudunk biztosítani.
Együttműködhetünk Önnel a beépítési méretek bizonyos határok között történő módosításában. Például, ha egy kicsit eltérő mélységű vagy szélességű készülékre van szüksége, akkor megpróbáljuk eleget tenni kérésének. Ne feledje azonban, hogy vannak technikai és gyártási korlátok, ezért lehetnek bizonyos korlátozások a testreszabás mértékét illetően.
Miért számítanak a telepítési méretek?
A CWDM Mux Demux eszközök beépítési méretei több okból is fontosak. Először is meghatározzák, hogy az eszköz illeszkedik-e a meglévő hálózati infrastruktúrához. Ha a méretek nem egyeznek a rendelkezésre álló állványterülettel, akkor alternatív megoldásokat kell találnia, vagy módosítania kell a beállítást, ami költséges és időigényes lehet.
Másodszor, a megfelelő beépítési méretek biztosítják, hogy a készülék könnyen telepíthető és karbantartható legyen. Ha az eszköz túl nagy vagy túl kicsi a rackhez, akkor nehéz lehet a felszerelése, a kábelek csatlakoztatása vagy a karbantartási feladatok elvégzése.
Végül a telepítési méretek az eszköz általános teljesítményéhez kapcsolódnak. A megfelelő hely a kábelvezetéshez és a szellőzéshez segít megőrizni a jelminőséget és a készülék megbízhatóságát.
Következtetés
Szóval, megvan! A CWDM Mux Demux eszközök telepítési méretei fontos szempontok a hálózati telepítés tervezésekor. Akár 8 csatornás, kétszálas, akár nagyobb csatornás, 16 vagy 18 csatornás eszközt keres, a méretek megértése segít a megfelelő választásban, és biztosítja a zökkenőmentes telepítési folyamatot.
Ha CWDM Mux Demux eszközöket szeretne vásárolni, vagy kérdése van termékeink beépítési méreteivel vagy egyéb szempontjaival kapcsolatban, forduljon bizalommal. Azért vagyunk itt, hogy segítsünk megtalálni a legjobb megoldást hálózati igényeire.
Hivatkozások
- Állványra szerelhető berendezések iparági szabványai
- A CWDM Mux Demux termékek műszaki adatai
