Leírás

Műszaki paraméterek

Termékjellemzők

● Csatornaszám: Akár 18 független csatornát támogat, lehetővé téve 18 különböző hullámhossz multiplexelését egyetlen szálra.
● Hullámhossz-tartomány: A durva hullámhossz-osztásos multiplexelés (CWDM) tartományon belül működik, jellemzően 1270 nm és 1610 nm között. Ezen a tartományon belül minden csatornához egyedi hullámhossz tartozik.
● Passzív működés: A CWDM multiplexerek passzív eszközök, vagyis nem igényelnek külső tápegységet vagy aktív komponenseket.
● Plug-and-Play: A CWDM multiplexereket egyszerű telepítésre és konfigurációra tervezték. Könnyen integrálhatók meglévő optikai hálózatokba anélkül, hogy bonyolult beállítási eljárásokra lenne szükség

Termék részletek

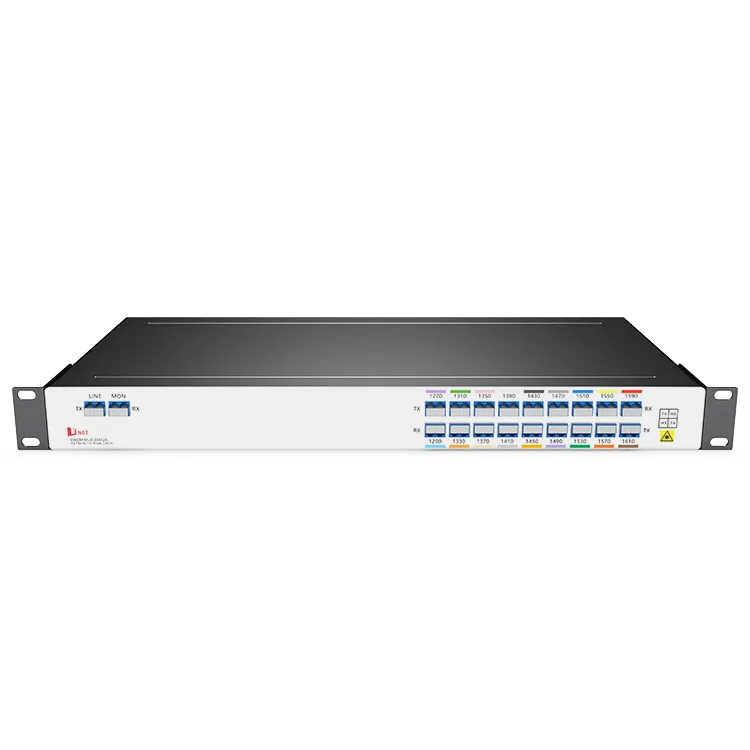

A D-Net 18-csatorna CWDM MUX DEMUX 1270 nm és 1610 nm közötti hullámhossz-tartományban működik, és pontosan 18 különböző csatornát vagy hullámhosszt támogat a CWDM spektrumban. Ezek a MUX és DEMUX eszközök több jel hatékony átvitelét és vételét teszik lehetővé egyetlen szálon keresztül, ezáltal optimalizálják a hálózati kapacitást és kihasználtságot.

Termék panel

Népszerű tags: CWDM MUX DEMUX 18 csatornás kétszálas 1U rack, Kína CWDM MUX DEMUX 18 csatornás kétszálas 1U rack gyártók, beszállítók, gyár

Termékleírás

Hullámhossz	18 csatorna 1270-1610nm	Csatornaköz	20 nm
Csatorna Passband	±6,5 nm	Technológia	TFF (vékony filmszűrő)
Beillesztési veszteség	Normál: 5,4 dB vagy annál kisebb (8 kihagyással 0: kisebb vagy egyenlő, mint 3.0dB)	Link elvesztése	Normál: 6,2 dB vagy annál kisebb (8 kihagyással 0: kisebb vagy egyenlő, mint 4.0dB)
Beillesztési veszteség @ 1% H	26 dB vagy annál kisebb	Középső hullámhossz Pontosság	±0,05 nm
Visszatérési veszteség	Nagyobb vagy egyenlő, mint 45 dB	Irányítottság	Nagyobb vagy egyenlő, mint 45 dB
Polarizációs mód Diszperzió	Kisebb vagy egyenlő, mint 0.1ps	Polarizációtól függő veszteség	Kisebb vagy egyenlő, mint 0,3 dB
Csatorna elkülönítése	Szomszédos Nagyobb vagy egyenlő, mint 30 dB Nem szomszédos Nagyobb vagy egyenlő, mint 45 dB	Hőmérséklet	Működési szög: -40 85 fokig Tárolás -40 85 fokig
Nettó súly	1,5 kg	Méretek (MaxSzxM)	44440230mm

Megjegyzés: Csatlakozókkal van megadva.

Alkalmazások összekapcsolása

Több díjas hibrid multiplexelési szolgáltatás
Lehetővé teszi az 1G/10G/25G/40G/100G/200G Ethernet, SAN, OTN, SDH/SONET és helyi videoszolgáltatások rugalmas kombinációit.

A CWDM hálózati alkalmazások típusai

Type1: pont-pont átvitel

Type2: Gyűrűs sebességváltó

3. típus: keresztkötés

Rendelési információk

Termékszám	Termékleírás
CDM18-1U01-3161	CWDM MUX DEMUX 16CH (31-61) Kétszálas, LC/UPC, 1U Rack

Megjegyzés: Támogatjuk a testreszabott tervezést, kérjük, lépjen kapcsolatba velünk e-mailben.

GYIK

1. Mekkora a CWDM hullámhossza?
V: A CWDM (Coarse Wavelength Division Multiplexing) rendszer hullámhossz-tartománya általában az 1260 nm és 1625 nm közötti tartományba esik. A CWDM rendszerben minden csatornához egy adott hullámhossz van hozzárendelve ezen a tartományon belül, ami lehetővé teszi több adatfolyam kombinálását és továbbítását egyetlen optikai szálon keresztül. A csatornák általában 20 nm távolságra vannak egymástól, így összesen 18 csatorna van a 18-csatornás CWDM rendszerben. Ezt a technológiát általában az optikai hálózatokban használják a meglévő üvegszálas infrastruktúra kapacitásának növelésére.

2. Hogyan működik a CWDM mux?
V: A CWDM (durva hullámhossz-osztásos multiplexer) 18-csatorna hullámhosszosztásos multiplexer egy hálózati eszköz, amelyet több optikai jel kombinálására vagy szétválasztására használnak, amelyeket különböző hullámhosszú fényben továbbítanak.

3. Melyik a jobb CWDM vagy DWDM?
V: A CWDM és a DWDM közötti választás számos tényezőtől függ, például a szükséges kapacitástól, távolságtól, költségektől és a rendelkezésre álló infrastruktúrától. A CWDM-et gyakran használják rövidebb távolságú kommunikációra helyi hálózaton (LAN) vagy nagyvárosi hálózaton (MAN) belül, ahol kevesebb csatornára van szükség. A DWDM viszont alkalmas hosszú távú és nagy kapacitású alkalmazásokhoz, például gerinchálózatokhoz és transzkontinentális kapcsolatokhoz.
