Termékjellemzők
● Max. Energiafogyasztás 0,5 W
● SFP-DD modul kompatibilis az SFP-DD MSA-val
● Beépített EEPROM funkciók
● Működési hőmérséklet 0 fok és 70 fok között
● RoHS2.{1}} kompatibilis
Termék leírás

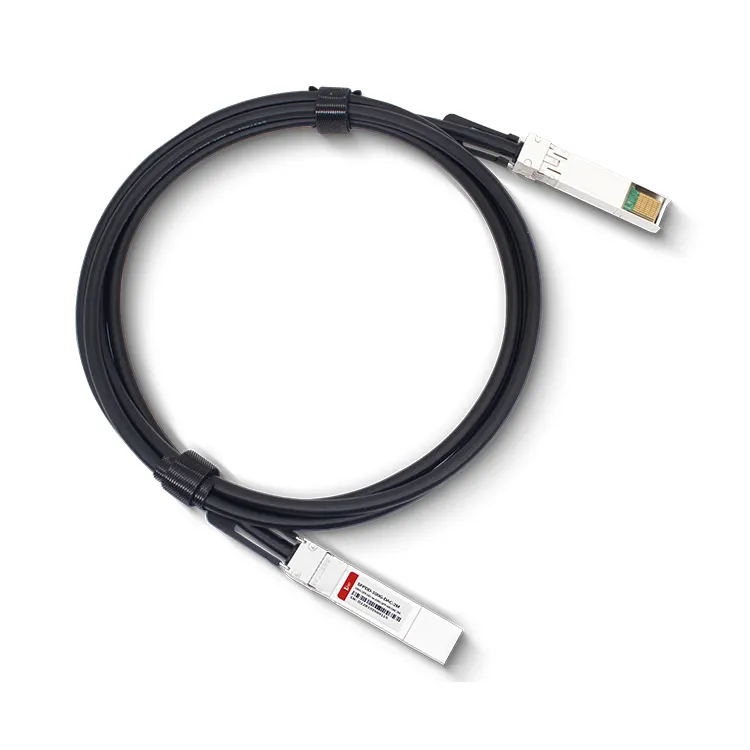

A D-Net 100G SFPDD–SFPDD passzív, közvetlen csatlakozású rézkábele, 0,5–30 m hosszú. Fogadja el az egyéni hosszúságot és kompatibilitást.
Népszerű tags: SFPDD-100G-DAC-(1-10) mérőkábel, Kína SFPDD-100G-DAC-(1-10) mérőkábel gyártók, beszállítók, gyár, kábeljátékkonzol típusú kitörési kábel, SR adó -vevő, ZR -adó -vevő, külső eszköz kitörési kábel, CWDM adó -vevő, kábel detektorokhoz
Maximális abszolút értéke
|
Paraméter |
Szimbólum |
Min |
Tipikus |
Max |
Mértékegység |
|
Tápfeszültség |
Vcc |
3. 13 |
3.3 |
3.47 |
V |
|
Tárolási hőmérséklet |
Ts |
-40 |
85 |
ºC |
|
|
Üzemi ház hőmérséklet |
Tc |
0 |
70 |
ºC |
|
|
páratartalom |
Rh |
5 |
85 |
% |
|
|
Adatsebesség |
100 |
Gbps |
Fizikai jellemzők
|
Paraméter |
Szimbólum |
Min |
Tipikus |
Max |
Mértékegység |
|
Hossz |
L |
0.5 |
3 |
M |
|
|
AWG |
30 |
26 |
AWG |
||
|
Kabát anyaga |
PVC, fekete |
||||
|
Láng minősítés |
VW- 1 |
||||
Elektromos előírások
|
Paraméter |
Szimbólum |
Min |
Tipikus |
Max |
Mértékegység |
|
Ellenállás |
Rcon |
3 |
ohm |
||
|
Szigetelési ellenállás |
Öblítés |
10 |
ºC |
||
|
Nyers kábel impedancia |
Zca |
95 |
110 |
Mohm |
|
|
Párosított csatlakozó Impedancia |
Zmated |
85 |
110 |
ohm |
|
|
Maximális beillesztési veszteség 13,28 GHz-en |
SDD21 |
17. 16 |
Db |
||
|
Egyéb SI teljesítmény |
Megfelel az IEEE802.3cd&bj szabványnak |
||||
|
Minimális COM |
COM |
3 |
Db |
||
Pin Leírás
Mechanikai méretek
rendelési információ
|
rész sz. |
Leírás |
|
SFPDD-100G-005 |
100G SFP-DD – SFP-DD DAC, 30AWG, 0,5 m, PVC, FEKETE. |
|
SFPDD-100G-010 |
100G SFP-DD – SFP-DD DAC, 30AWG, 1,0 m, PVC, FEKETE. |
|
SFPDD-100G-015 |
100G SFP-DD - SFP-DD DAC, 30AWG, 1,5 m, PVC, FEKETE. |
|
SFPDD-100G-020 |
100G SFP-DD – SFP-DD DAC, 30AWG, 2,0 m, PVC, FEKETE. |
|
SFPDD-100G-025 |
1 00G SFP-DD – SFP-DD DAC, 26AWG, 2,5 m, PVC, FEKETE. |
|
SFPDD-100G-030 |
100G SFP-DD – SFP-DD DAC, 26AWG, 3,0 m, PVC, FEKETE. |
GYIK
1. Mi az SFP-DD?
V: Az SFP-DD a Small Form-factor Pluggable Double Density rövidítése. Ez az SFP-DD Multi-Source Agreement (MSA) csoport által kifejlesztett specifikáció, amely egy kompakt optikai adó-vevő alaktényezőt határoz meg. Az SFP-DD modulokat úgy tervezték, hogy visszafelé kompatibilisek legyenek a meglévő SFP adó-vevőkkel, miközben megduplázzák a portsűrűséget és az adatátviteli sebességet.
2. Mi az SFP-DD aránya?
V: Az SFP-DD modulok nagyobb adatátviteli sebességet támogatnak a hagyományos SFP modulokhoz képest. Míg az eredeti SFP modulok általában legfeljebb 10 Gbps (Gigabit/s) vagy 25 Gbps adatátviteli sebességet támogatnak, az SFP-DD modulokat úgy tervezték, hogy támogassák az 50 Gbps, 100 Gbps és még ennél is magasabb adatsebességet. Az SFP-DD modulok ezt a nagyobb adatsebességet úgy érik el, hogy egy helyett két sor elektromos érintkezőt használnak, lehetővé téve több adatátviteli sáv integrálását.
3. Mekkora az SFP-DD sebessége?
V: Az SFP-DD sebessége az adott megvalósítástól és verziótól függően változhat. Az SFP-DD azonban csatornánként 25 Gbps (Gigabit/s) és portonként 50 Gbps adatsebességet támogat. A jövőbeni 56 Gbps és 112 Gbps adatátviteli sebességek támogatására is képes, rugalmasságot és méretezhetőséget biztosítva a nagy sávszélességű alkalmazásokhoz.
