Leírás

Műszaki paraméterek

Termékjellemzők

●Támogatja a 25,78 Gbps bitsebességet

● Üzem közben csatlakoztatható SFP+ alapterülettel rendelkezik

● 1310 nm-es DFB lézerrel és PIN fotodiódával felszerelt, amely akár 10 km-es átvitelt tesz lehetővé SMF-en keresztül

● Kompatibilis az SFP+ MSA és SFF{1}} specifikációkkal, és duplex LC-aljzattal rendelkezik

● RoHS-kompatibilis

●Egyetlen +3,3 V-os tápegységgel működik

● Valós idejű digitális diagnosztikai megfigyelést tartalmaz

●Működési hőmérséklet-tartomány: Normál 0 foktól +70 fokig

Alkalmazások

● 25GBASE-LR

Termék részletek

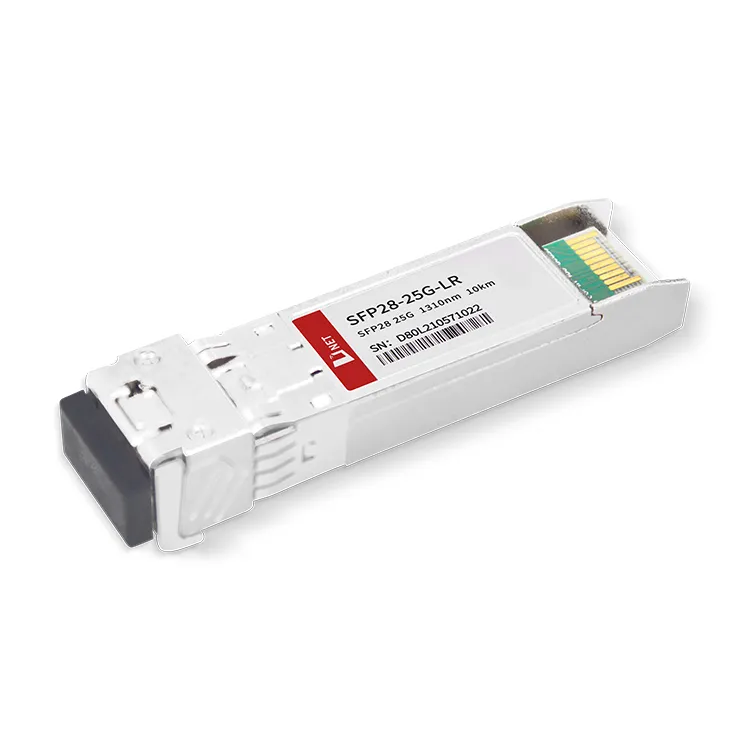

Az SFP28 adó-vevők nagy teljesítményű, költséghatékony modulok, amelyek képesek 25,78 Gbps adatátviteli sebességet támogatni, és 10 km-es átviteli távolságot tesznek lehetővé egymódusú optikai szálon (SMF) keresztül.

Ezek az adó-vevők három kulcsfontosságú összetevőből állnak: egy DFB lézeradóból, egy PIN fotodiódából, amely egy transz-impedancia előerősítővel (TIA) van integrálva, és egy MCU vezérlőegységből. Minden modul megfelel az I. osztályú lézeres biztonsági szabványoknak.

Népszerű tags: SFP28 25G LR 10KM adó-vevő modul, Kína SFP28 25G LR 10KM adó-vevő modul gyártók, beszállítók, gyár, SFP28-25G-LR SFP28-DWDM-C21 SFP28-25G-SR SFP28-CWDM-1270

Abszolút Maximális értékelések

Paraméter	Szimbólum	Min	Max	Egység
Tápfeszültség	Vcc	-0.5	4	V
Tárolási hőmérséklet	Ts	-40	+85	fokozat
Működési páratartalom	-	5	85	%

Ajánlott működési feltételek

Paraméter	Szimbólum	Min	Tipikus	Max	Egység
Üzemi ház hőmérséklete	Tc	0		+70	fokozat
Tápfeszültség	Vcc	3.135	3.30	3.465	V
Tápfeszültség áram	Icc			400	mA
Adatsebesség			25.78		Gbps

Optikai és elektromos jellemzők

Paraméter		Szimbólum		Min	Tipikus	Max	Egység	Megjegyzések
Adó
Középső hullámhossz			λc	1270	1310	1350	nm
Spektrális szélesség (-20 dB)			Δλ			1	nm
Oldalsó mód elnyomási arány			SMSR	30	-		dB
Átlagos kimeneti teljesítmény			P_ki	-6		2	dBm	1
Kihalási arány			ER	3.5			dB
Adatbeviteli lengő differenciál			V_IN	180		850	mV	2
Bemeneti differenciális impedancia			Z_IN	90	100	110	Ω
TX letiltása	Letiltás			2.0		Vcc	V
TX letiltása	Engedélyezés			0		0.8	V
TX hiba	Hiba			2.0		Vcc	V
TX hiba	Normál			0		0.8	V
Vevő
Középső hullámhossz			λc	1260		1600	nm
Vevő érzékenysége						-13.3	dBm	3,4
Vevő túlterhelés						2	dBm	3,4
LOS De-Assert			LOS_D			-15	dBm
LOS Assert			LOS_A	-30			dBm
LOS hiszterézis				0.5			dB
Adatkimeneti lengő differenciál			V_ki	300		900	mV	5
LOS			Magas	2.0		Vcc	V
LOS			Alacsony			0.8	V

Megjegyzések:
1. Az optikai teljesítmény az SMF-be kerül.
2. PECL bemenet, belső AC csatolású és lezárt.
3. PRBS 231-1 tesztmintával mérve @25.78Gps, BER Legfeljebb 5×10-5.
4. PRBS 231-1 tesztmintával mérve @10.3125Gps, BER Kisebb vagy egyenlő, mint 1×10-12.
A 110.3-as és a 118.3-as bitek szabályozzák a belső újrakapcsoló vagy CDR zárolási módjait, az alapértelmezett érték "1".

5. Belső váltóáramú csatolás.

A2h 110.3 bitje	A2h 118.3 bitje	RX adatátviteli sebesség	TX adatsebesség	RX CDR állapota	TX CDR állapota
Magas/1	Magas/1	24.33G/25.78G	24.33G/25.78G	CDR kiválasztása	CDR kiválasztása
Magas/1	Alacsony/0	24.33G/25.78G	9.95G/10.31G	CDR kiválasztása	CDR bypass
Alacsony/0	Magas/1	9.95G/10.31G	24.33G/25.78G	CDR bypass	CDR kiválasztása
Alacsony/0	Alacsony/0	9.95G/10.31G	9.95G/10.31G	CDR bypass	CDR bypass

Rendelési információk

Alkatrészszám	Leírás
SFP28-25G-LR	25 Gbps SFP28 adó-vevő, egymódú, 10 km-es hatótávolság

GYIK

1. Be lehet tenni az SFP+-t egy SFP28 portba?

V: Igen, de ha az SFP + adó-vevőhöz csatlakozik, ez a port legfeljebb 10 Gbps internet-sebességet támogat.

2. Mi az a QSFP28 és SFP28?

V: Mindkettőnek különböző méretei és protokollszabványai vannak. Az SFP28 modul definíció szerint egyetlen jármű 25 GB-os átviteli sebességét támogatja, a QSFP28 pedig négy 25 Gbit/s-os csatornát támogat 100 G teljes adatsebességgel.

3. Milyen sebességgel támogatja az SFP28?

V: Az SFP 28 optikai modul átviteli sebessége 25 Gbps, LC-csatlakozóval.
