Termékjellemzők
● Kompatibilis a QSFP-DD MSA-val
●4 CWDM sávos MUX/DEMUX kialakítás
●100G Lambda MSA 400G-FR4 specifikációnak megfelelő
● Maximális energiafogyasztás 10 W
●Akár 2 km-es átvitel egymódusú optikai szálon (SMF) FEC-vel
●Egyetlen +3,3 V-os tápegység
●Duplex LC csatlakozó
●RoHS panasz
Alkalmazások
●400G BASE-FR4 Ethernet
● Adatközpontok összekapcsolása
●InfiniBand Interconnect
●Vállalati hálózat
Népszerű tags: 400g qsfp-dd fr{2}}km optikai adó-vevő, Kína 400g qsfp-dd fr4 2km optikai adó-vevő gyártók, beszállítók, gyár, QSFP-40G-ER4SFP-1G-ERSFP-10G-BIDI-1490-80QSFP-40G-ZR4SFP-10G-ER
Abszolút Maximális értékelések
|
Paraméter |
Szimbólum |
Min |
Max |
Egységek |
|
Tárolási hőmérséklet RAnge |
Tsrg |
-40 |
+85 |
fokozat |
|
Tápfeszültség |
Vcc |
0 |
4 |
V |
|
Relatív Nedvesség |
RH |
10%-ig 90% nem lecsapódó |
||
Ajánlott működési feltételek
|
Paraméter |
Szimbólum |
Min |
Max |
Egységek |
|
Tárolási hőmérséklet RAnge |
TSRG |
-40 |
+85 |
fokozat |
|
Tápfeszültség |
Vcc |
0 |
4 |
V |
|
Relatív Nedvesség |
RH |
10%-ig 90% nem lecsapódó |
||
A távadó optikai specifikációi
|
Adó Paraméter |
Sáv |
Min |
Tipikus |
Max |
Egységek |
||||
|
Átlagos indítási teljesítmény sávonként |
-3.3 |
3.5 |
Dbm |
||||||
|
Teljes átlagos indítási teljesítmény |
9.3 |
Dbm |
|||||||
|
Dutter optikai moduláció Amplitúdó (OMA külső), minden sáv |
-0.3 |
3.7 |
Dbm |
||||||
|
Különbség az indítóerőben bármelyik között két sáv (OMA külső) |
4 |
Db |
|||||||
|
Átlagos indítási teljesítmény sávonként @TX kikapcsolt állapotban |
-20 |
Dbm |
|||||||
|
Indítsa el a Powert az OMA külső mínusz TDECQ-ban, minden sávban ER esetén nagyobb vagy egyenlő, mint 4,5 dB az ER számára<4.5dB |
-1.7 -1.6 |
Dbm |
|||||||
|
Transzmitter és diszperziós szemzár PAM4, minden sáv |
3.4 |
Db |
|||||||
|
Kihalási arány |
3.5 |
Db |
|||||||
|
Relatív intenzitású zaj (OMA) |
-136 |
dB/Hz |
|||||||
|
Oldalsó üzemmódú elnyomási arány (SMSR) |
30 |
Db |
|||||||
|
Optikai visszatérési veszteségtűrés |
17.1 |
Db |
|||||||
|
Adó visszaverődése |
-26 |
Db |
|||||||
|
Az adó kimeneti teljesítményének felügyeleti pontossága |
-3 |
3 |
Db |
||||||
|
TDECQ-10*log10(Ceq), minden sáv |
3.4 |
Db |
|||||||
|
Az adó átmeneti ideje |
17 |
Ps |
|||||||
Nagy sebességű elektromos előírások
|
Paraméter |
Min |
Tipikus |
Max |
Egységek Megjegyzések |
|
|
A vevő elektromos kimeneti jellemzői at TP4 |
|||||
|
Jelzési sebesség sávonként |
26.5625 |
GBd |
|||
|
AC közös módú kimenet feszültség (RMS) |
17.5 |
mV |
|||
|
Csúcstól csúcsig differenciális kimeneti feszültség |
900 |
Mv |
|||
|
Near-end ESMW (szem szimmetria maszk szélessége) |
0.265 |
UI |
|||
|
Near-end Szemmagasság, differenciálmű |
70 |
Mv |
|||
|
Távoli ESMW (szemszimmetria maszk szélessége) |
0.2 |
UI |
|||
|
Far-end Szemmagasság, differenciálmű |
30 |
Mv |
|||
|
A távoli előkurzor ISl aránya |
-4.5 |
2.5 |
% |
||
|
9.5-0.37f |
Db |
0.01-8GHz |
|||
|
4.{1}}.4log 10 (f/14) |
Db |
8-19 GHz |
|||
|
Közös a differenciál üzemmódban |
22-20(f/25.78) |
Db |
0.01-12.89 GHz |
||
|
15-6napló 10 (f/25.78) |
Db |
12.{1}} GHz |
|||
|
Differenciállezárás eltérés |
10 |
% |
|||
|
Átmeneti idő (min. 20%-ról 80%-ra) |
9.5 |
Ps |
|||
|
DC közös módú feszültség |
-350 |
2850 |
Mv |
||
|
Elektromos távadó bemeneti jellemzős a TP1-nél |
|||||
|
Jelzési sebesség, sávonként |
26.5625 |
GBd |
|||
|
Differenciál pk-pk bemeneti feszültség tolerancia |
900 |
Mv |
|||
|
9.5-0.37f |
Db |
0.01-8GHz |
|||
|
4.{1}}.4napló 10 (f/14) |
Db |
8-19 GHz |
|||
|
22-20(f/25.78) |
Db |
0.01-12.89 GHz |
|||
|
15-6napló 10 (f/25.78) |
Db |
12.{1}} GHz |
|||
|
Differenciállezárás eltérés |
10 |
% |
|||
|
Modul feszített bemeneti teszt |
Szakaszonként 120E.3.4.1 IEEE802.3 bs |
||||
|
Egyvégű feszültségtűrési tartomány |
-0.4 |
3.3 |
V |
||
|
Közös üzemmódú feszültség |
-350 |
2850 |
Mv |
||
Rendelési információk
|
Alkatrészszám |
Leírás |
|
QDD-400G-FR4 |

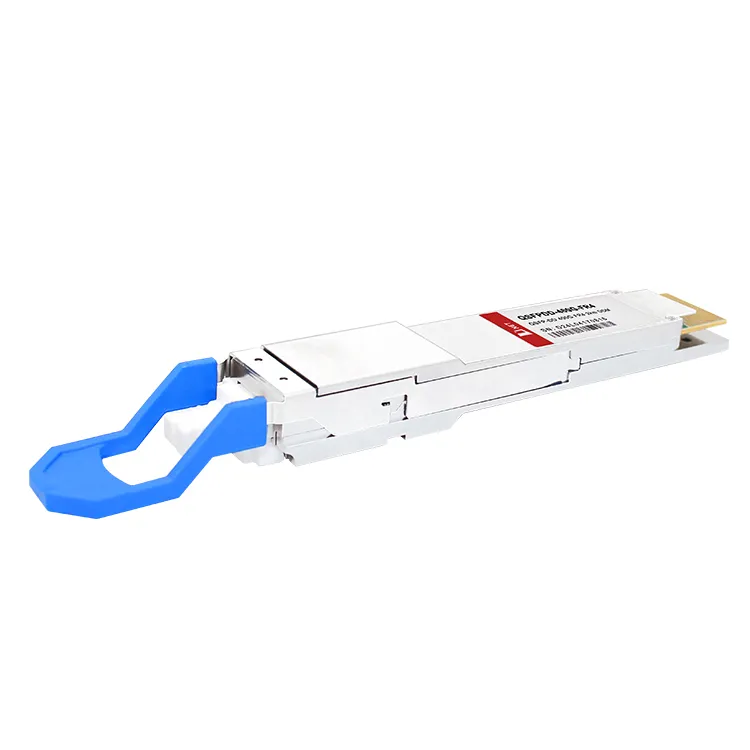

400G QSFP-DD FR4 optikai adó-vevő |
GYIK
K: A 400G QSFP-DD FR4 támogatja az üzem közbeni csatlakoztatást?
K: Milyen messzire tud adatot továbbítani a 400G QSFP-DD FR4?
K: Hogyan továbbítható a 400G QSFP-DD FR4?
