Leírás

Műszaki paraméterek

Alkalmazások

● 10GBASE-ZR/ZW Ethernet
● SONET OC-192/SDH STM-64
● 10G Fiber csatorna
● OTN OTU2e

Termék részletek

A D-NET 10G SFP+ ZR 80KM adó-vevő modulja a 10Gb/s-os soros elektromos adatfolyamot 10Gb/s-os optikai kimeneti jellé alakítja, és fordítva, a 10Gb/s-os optikai bemeneti jelet 10Gb/s-os soros elektromos adattá alakítja vissza. folyam. A modul megfelel a teljesen kompatibilis SFP formai tényezőnek, üzem közben csatlakoztathatóságot kínál, megkönnyíti az optikai portok egyszerű frissítését, és alacsony elektromágneses interferencia (EMI) kibocsátást biztosít.

Népszerű tags: SFP+10G ZR 1550nm 80km adó-vevő modul, Kína SFP+10G ZR 1550nm 80km adó-vevő modul gyártók, beszállítók, gyár, Öntesztési út SFP+ adó-vevő, Kezelt út SFP+ adó -vevő, Az SFP+ adó -vevő ellenőrzött elérési útja, SFP-10G-ER, Migrációs út SFP+ adó -vevő, Könnyen telepíthető elérési út SFP+ adó-vevő

Abszolút Maximális értékelések

Paraméter		Szimbólum	Min.	Tipikus	Max.	Egység
Tárolási hőmérséklet		T_S	-40		+85	fokozat
A ház működési hőmérséklete	Kereskedelmi	T_A	0		70	fokozat
A ház működési hőmérséklete	Ipari	T_A
Maximális tápfeszültség		Vcc	-0.5		4	V
Relatív páratartalom		RH	0		85	%

Elektromos jellemzők

(FELSŐ=0–70 fok, VCC=3.135–3,465 Volt)

Paraméter	Szimbólum	Min.	Tipikus	Max.	Egység	Jegyzet
Tápfeszültség	Vcc	3.135		3.465	V
Ellátó áram	Icc			500	mA
Energiafogyasztás	P			1.8	W
Adó szakasz
Bemeneti differenciális impedancia	R_be		100		Ω	1
Tx bemenet egyvégű egyenáramú feszültség tolerancia (Ref VeeT)	V	-0.3		4	V
Differenciál bemeneti feszültség kilengése	Vin, pp	180		700	mV	2
Adás tiltott feszültség	V_D	2		Vcc	V	3
Adás engedélyezése feszültség	V_HU	Vee		Vee+0.8	V
Vevő részleg
Egyvégű kimeneti feszültség tolerancia	V	-0.3		4	V
Rx kimeneti különbségi feszültség	Vo	300		850	mV
Rx kimenet felfutási és esési ideje	Tr/Tf	30			ps	4
LOS hiba	V_{LOS hiba}	2		Vcc_HÁZIGAZDA	V	5
LOS Normál	V_{LOS norma}	Vee		Vee+0.8	V	5

Optikai paraméterek

(FELSŐ=0–70 fok, VCC=3.135–3,465 Volt)

Paraméter	Szimbólum	Min.	Tipikus	Max.	Egység	Jegyzet
Adó szakasz
Középső hullámhossz	λt	1530	1550	1565	nm
spektrális szélesség	△λ			0.3	nm
Átlagos optikai teljesítmény	Pavg	0		+5	dBm	1
Optikai teljesítmény OMA	Poma	-2.1			dBm
Lézer kikapcsolás	Poff			-30	dBm
Kihalási arány	ER	8.2			dB
Adó diszperziós büntetés	TDP			3.0	dB	2
Relatív intenzitású zaj	Rin			-128	dB/Hz	3
Optikai visszatérési veszteségtűrés		21			dB
Vevő részleg
Középső hullámhossz	λr	1260		1600	nm
Vevő érzékenysége	Sen			-23	dBm	4
Stresszes érzékenység (OMA)	Sen_ST			-21	dBm	4
Los Assert	LOS_A	-34		-	dBm
Los Desszert	LOS_D			-24	dBm
Los hiszterézis	LOS_H	0.5			dB
Túlterhelés	Ült	-7			dBm	5
Vevő visszaverődése	Rrx			-26	dB

Jegyzet
1. 12dB visszaverődés.
2. Az átlagos teljesítményadatok csak tájékoztató jellegűek, az IEEE802.3ae szerint.
3. A TWDP-szám megköveteli, hogy a gazdagép kártya SFF-8431kompatibilis legyen. A TWDP kiszámítása az IEEE802.3ae 68.6.6.2. pontjában található Matlab kóddal történik.

Rendelési információk

Alkatrészszám	Leírás
SFP-10G-ZR	10G SFP+ ZR 80KM adó-vevő modul, üzem közben csatlakoztatható, duplex LC, +3.3V, 1550 nm EML&APD, egymódusú

GYIK

1. Mekkora a 10G ZR hatótávolsága?
V: A 10G 80KM 1550 nm-es optikai kimeneti teljesítménye és hullámhossza (1550 nm) optikai spektrumanalizátorokon van ellenőrizve. A 80 km-es maximális hatótáv a tényleges (nem szimulált) SMF, egymódusú optikai kábelhez képest.

2. Mi a különbség az SFP ER és a ZR között?
V: Az SFP-10G-ER akár 40 km-es átviteli távolságot is elérhet egymódusú optikai szálon keresztül. Az SFP-10G-ZR hullámhossza 1550 nm, szabványos egymódusú optikai szálon akár 80 km-es átviteli távolságot is támogat, és széles körben használják a 10GBASE-ZR / ZW Ethernet és a 10G Fibre csatornákban.

3. Mekkora a 10G ZR SFP optikai átviteli teljesítménytartománya?
V: A D-NET 10G 80KM 1550 nm-es moduljának maximális optikai átviteli teljesítménye 4,0 dBm, a minimális pedig 0 dBm.

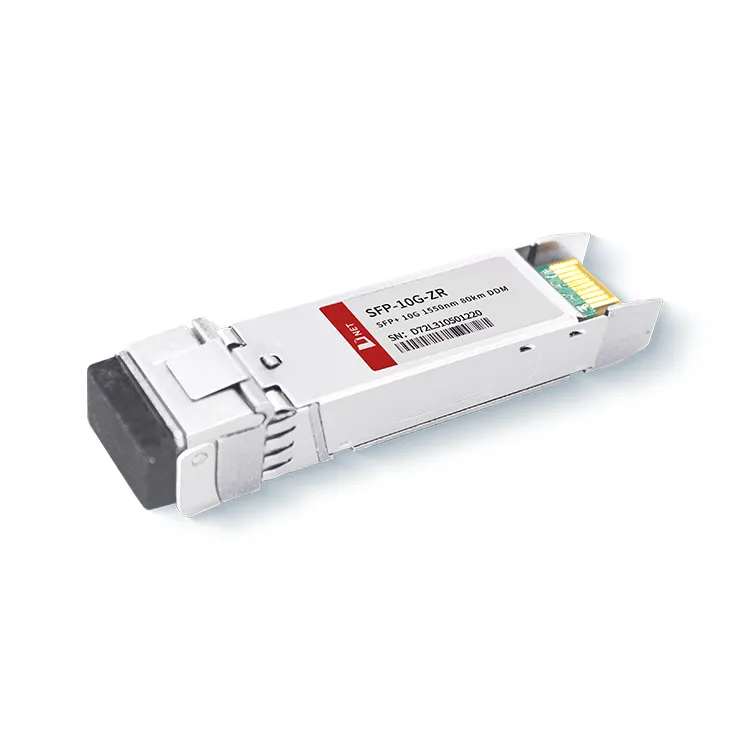

SFP+10G ZR 1550 nm 80 km-es adó-vevő modul
