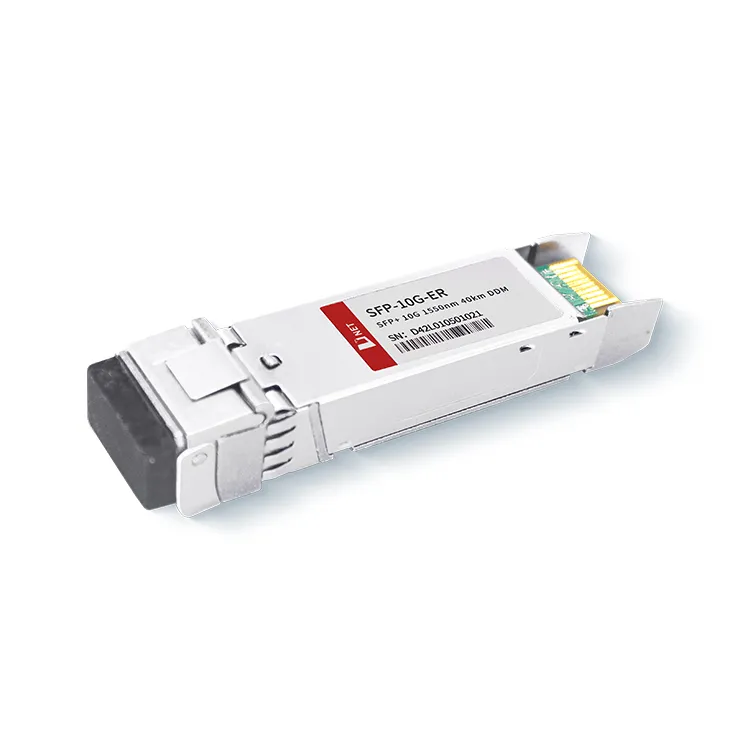

A 10G SFP+ ER 40KM adó-vevő modul digitális diagnosztikai funkcióval rendelkezik, amely lehetővé teszi a modul működési állapotának és teljesítményparamétereinek valós idejű monitorozását. A 10G 40KM 1310nm-es modul ideális optikai szál átvitelhez, és megfelel a 10G Ethernet közepes és nagy távolságú hálózati átviteli követelményeinek.

Népszerű tags: SFP+10G 1310nm ER 40KM adó-vevő modul, Kína SFP+10G 1310nm ER 40KM adó-vevő modul gyártók, beszállítók, gyár, Kezelt út SFP+ adó -vevő, Költség elérési útja SFP+ adó -vevő, Karbantartásmentes út SFP+ adó-vevő, nagy rendelkezésre álló hálózat SFP+ adó-vevő, Biztonsági mentési hálózat SFP+ adó -vevő, Felhasználóbarát út SFP+ adó-vevő

Abszolút Maximális értékelések

Paraméter		Szimbólum	Min.	Tipikus	Max.	Egység
Tárolási hőmérséklet		T_S	-40		+85	fokozat
A ház működési hőmérséklete	Kereskedelmi	T_A	0		70	fokozat
A ház működési hőmérséklete	Ipari	T_A	-40		+85	fokozat
Maximális tápfeszültség		Vcc	-0.5		4	V
Relatív páratartalom		RH	0		85	%

Elektromos jellemzők

(FELSŐ=0–70 fok, VCC=3.135–3,465 Volt)

Paraméter	Szimbólum	Min.	Tipikus	Max.	Egység	Jegyzet
Tápfeszültség	Vcc	3.135		3.465	V
Ellátó áram	Icc			400	mA
Energiafogyasztás	P			1.5	W
Adó szakasz
Bemeneti differenciális impedancia	R_be		100		Ω	1
Tx bemenet egyvégű egyenáramú feszültség tolerancia (Ref VeeT)	V	-0.3		4	V
Differenciál bemeneti feszültség kilengése	Vin, pp	180		700	mV	2
Adás tiltott feszültség	V_D	2		Vcc	V	3
Adás engedélyezése feszültség	V_HU	Vee		Vee+0.8	V
Vevő részleg
Egyvégű kimeneti feszültség tolerancia	V	-0.3		4	V
Rx kimeneti különbségi feszültség	Vo	300		850	mV
Rx kimenet felfutási és esési ideje	Tr/Tf	30			ps	4
LOS hiba	V_{LOS hiba}	2		Vcc_HÁZIGAZDA	V	5
LOS Normál	V_{LOS norma}	Vee		Vee+0.8	V	5

Jegyzet
1. Csatlakoztassa közvetlenül a TX adatbeviteli érintkezőhöz. AC csatolás a tüske és a lézer meghajtó IC között.
2. Az SFF-8431 3-as verziója szerint.0
3. 100 ohmnál a differenciálvégekbe.

Optikai paraméterek

(FELSŐ=0–70 fok, VCC=3.135–3,465 Volt)

Paraméter	Szimbólum	Min.	Tipikus	Max.	Egység	Jegyzet
Adó szakasz
Középső hullámhossz	λt	1530	1550	1565	nm
spektrális szélesség	△λ			0.3	nm
Átlagos optikai teljesítmény	Pavg	-1		+4	dBm	1
Optikai teljesítmény OMA	Poma	-2.1			dBm
Lézer kikapcsolás	Poff			-30	dBm
Kihalási arány	ER	6			dB
Adó diszperziós büntetés	TDP			3.0	dB	2
Relatív intenzitású zaj	Rin			-128	dB/Hz	3
Optikai visszatérési veszteségtűrés		20			dB
Vevő részleg
Középső hullámhossz	λr	1260		1600	nm
Vevő érzékenysége	Sen			-16	dBm	4
Stresszes érzékenység (OMA)	Sen_ST			-14	dBm	4
Los Assert	LOS_A	-27		-	dBm
Los Desszert	LOS_D			-17	dBm
Los hiszterézis	LOS_H	0.5			dB
Túlterhelés	Ült	0			dBm	5
Vevő visszaverődése	Rrx			-26	dB

Jegyzet
1. Az átlagos teljesítményadatok csak tájékoztató jellegűek, az IEEE802.3ae szerint.
2. A terheléses vevőtesztek feltételei az IEEE802.3ae szerint. A CSRS teszteléséhez a gazdagép kártyának SFF-8431-kompatibilisnek kell lennie.
3. Az OMA-ban meghatározott vevő túlterhelés és a legrosszabb átfogó igénybevétel mellett.

Rendelési információk

Alkatrészszám	Leírás
SFP-10G-ER	10G SFP+ ER 40KM adó-vevő modul, üzem közben csatlakoztatható, duplex LC, +3,3 V, 1310 nm EML, egymódusú

GYIK

1. Mekkora a 10G ER SFP tartománya?
V: A D-NET 10G 40KM 1310nm-es technológiája akár 40 km-t is képes továbbítani egymódusú optikai szálon keresztül. Széles körben használják az emberi hálózat és a bázisállomás átvitelében.

2. Mi a különbség a 10GBASE-LR és az ER között?
V: A D-net 10G-LR átviteli távolsága 10 km egymódusú optikai szálon, 1310 nm hullámhosszon. Az SFP+ ER 40KM modul akár 40 km-t is megtehet egymódusú optikai szálon keresztül. A 20 km-nél rövidebb kapcsolatoknak a lézerteljesítmény miatt le kell romlaniuk.
