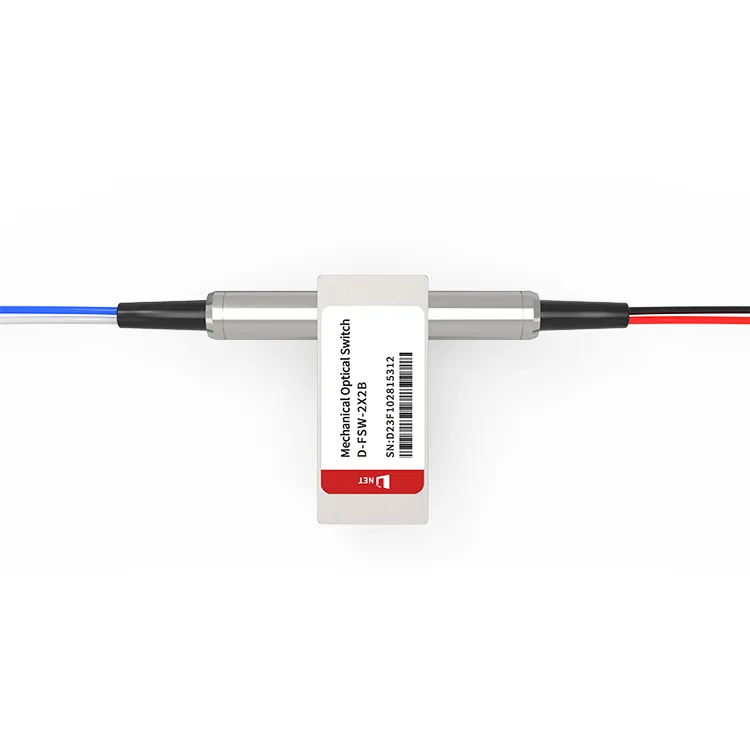

D-net`s mechanikai optikai kapcsoló szerviz
●Kompatibilitás támogatás: D-NET ajánlatok kompatibilitás szolgáltatások biztosítani optikai modulok vannak kompatibilisek a felszerelés a vezető gyártók.
●Személyre szabott Szolgáltatások: D-NET biztosítja OEM testreszabás opciók a termékei számára. Felvásárló tud van színes logó címkék személyre szabottak a igényeik igényeik.
3 Nap
● extenzív szállítás megoldások: D-NET együttműködik nagyon jó hírű futár cégek ilyen as SF, FedEx, DHL, UPS, és mások to biztosítani megbízható szállítás szolgáltatások.
Funkciók
● Minimális veszteség közben beillesztés
● stabil jel minőség
● gyors váltás
● széles hullámhossz lefedettség
● Energiahatékony
● tartós és kompakt kialakítás
Alkalmazások
● hálózat tesztelés és figyelés
● szál optika hálózat redundancia
● Optikai jel útválasztás
Népszerű tags: 2X2 OPTO Mechanikus Optikai Kapcsoló, Kína 2X2 OPTO Mechanikus Optikai Kapcsoló gyártók, beszállítók, gyár, Mechanikus optikai kapcsoló
Előírások
|
Működés hullámhossz |
1260~1620nm (SM) 850nm(MM) |
Behelyezés veszteség |
Kevesebb vagy egyenlő to 1.{0dB |
|
Hullámhossz függő veszteség |
Less than or equal to 0.25dB |
Polarizáció függő veszteség |
Less than or equal to 0.05dB |
|
Hőmérséklet függő veszteség |
Kevesebb vagy egyenlő to {0.20dB |
Hozam veszteség |
SM nagyobb mint vagy egyenlő 50dB-ig MM nagyobb mint vagy egyenlő 30dB-ig |
|
Kereszt beszélgetés |
SM nagyobb mint vagy egyenlő 55dB-ig MM nagyobb mint vagy egyenlő to 35dB |
Kapcsoló Idő |
Kevesebb mint vagy egyenlő to 8ms |
|
Ismételhetőség |
Kevesebb vagy egyenlő to ±{0.02dB |
Tartósság |
nagyobb mint vagy egyenlő 10-ig7 szer |
|
Működés feszültség |
3 vagy 5V |
Kapcsoló típus |
Nem reteszelés/Zárolás |
|
|
－20~＋70 fok |
|
－40~＋85 fok |
|
Optikai teljesítmény |
Kevesebb vagy egyenlő 500mW-ig |
Dimenzió |
27.0L×12.0W×8.2H mm |
Pin konfigurációk
|
Típus |
Optika útvonal |
Elektromos hajtás |
Állapot érzékelő |
||||||
|
2×2B |
Pin 1 |
Tű 5 |
Tű 6 |
Tű 10 |
Tű 2-3 |
Tű 3-4 |
Tű 7-8 |
Tű 8-9 |
|
|
P1-P3 |
-- |
-- |
GND |
V＋ |
Nyitott |
Nyitott |
Bezár |
||
|
P1-P4,P2-P3 |
V＋ |
GND |
-- |
-- |
Nyitott |
Bezár |
Bezár |
Nyitott |
|
|
Nem reteszelő |
P1-P3 |
-- |
-- |
-- |
-- |
Bezár |
Nyitott |
Bezár |
|
|
P1-P4,P2-P3 |
V＋ |
-- |
-- |
GND |
Nyitott |
Bezár |
Nyitott |
||
Mechanikus Méretek (Egység:mm)
Rendelés Információ
|
FSW |
-2X2B- |
-Wavelength- |
-Kapcsoló Típus- |
-Feszültség- |
-Szál típus- |
-Package- |
-Szál hossz- |
-Connector- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Speciális＝0 |
Zárolás＝1 Nem reteszelés＝2 MINI Latching＝3 MINI Non-latching＝4 Speciális＝0 |
3V=3 5V=5 Speciális＝0 |
SM28=1 50/125=5 62.5/125=6 Speciális＝0 |
Bare fiber=1 900um cső=3 Special＝0 |
0.25m=1 0.5m=2 1.0m=3 Speciális＝0 |
Nincs=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 Kétoldalas LC=8 Speciális＝0 |
GYIK
1. Mi van optikai bypass switch?
A: An optikai bypass switch, alternatíva referred to as an optical bypass module or unit, serves as a crucial device within optical networks. In the event of a failure or power outage, it reroutes network traffic to maintain uninterrupted connectivity. This device incorporates a fail-safe mechanism that automatikus bypasses bármily sikertelen hálózat komponens.
2. Mi van megkerülés optikai?
A: In küldetéskritikus alkalmazások hol hálózat üzemidő és megbízhatóság are paramount, the bypass capability of an optical bypass switch is nélkülözhetetlen. By swiftly átirányítás forgalom be a arc a kudarc, it minimalizálás szolgáltatás megszakítások, biztosítékok ellen adatok veszteség, és garanciák a folytonosság alapvető szolgáltatások.
3. Hogyan do optikai mechanikai kapcsoló munka
A: An optikai mechanikai kapcsoló használ mozgatható szálak vagy tükrök to átirányítás fény jelek. Ez fizikailag mozog ezek hogy létrehozása vagy törés kapcsolatok. In "bypass" mode, it connects two ports közvetlenül. In "non-bypass" mode, it átirányítások signals to an alternate path, like another network route or diagnosztika eszköz.
