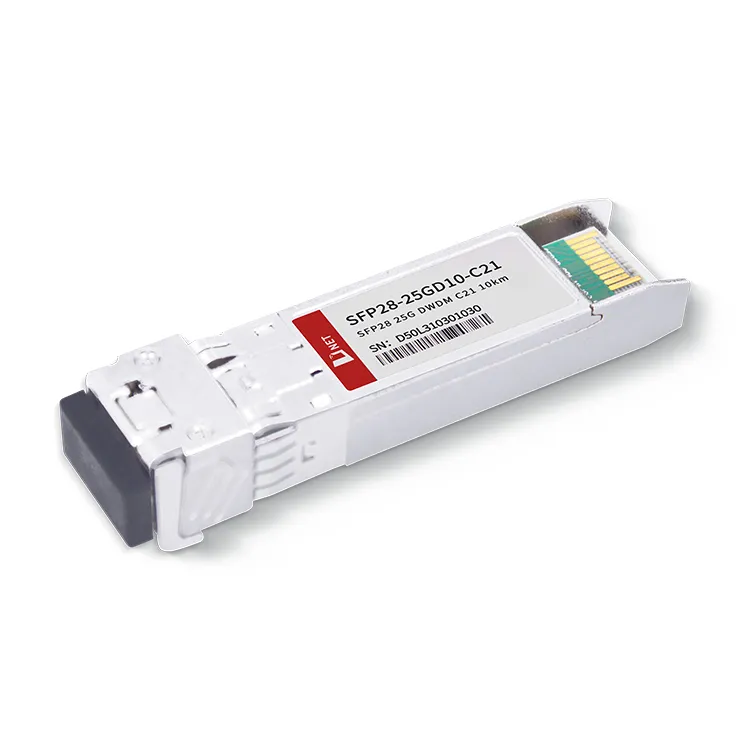

A D-net 25G DWDM C21 10KM adó-vevő modulja egy magasan integrált optikai részegységet tartalmaz, amely egy DWDM EML lézerből, egy MCU vezérlőegységből és egy előerősítőből áll. A 25G SFP28 DWDM 10KM modult kifejezetten egymódusú optikai szálakkal való használatra tervezték, és a 100 GHz-es ITU hálózaton belüli névleges hullámhosszon működik, C-sávos DWDM hullámhosszt használva. Széles körben használják a 25G Ethernet és CPRI 10 alkalmazásokban.
Népszerű tags: SFP28 DWDM C21 10KM adó-vevő modul, Kína SFP28 DWDM C21 10KM adó-vevő modul gyártók, beszállítók, gyár, SFP28-DWDM-C21SFP28-25G-LRSFP28-25G-SRSFP28-CWDM-1270
|
Paraméter |
Szimbólum |
Min |
Max |
Egység |
|
Tápfeszültség |
Vcc |
-0.5 |
4.5 |
V |
|
Tárolási hőmérséklet |
Ts |
-40 |
+85 |
fokozat |
|
Működési páratartalom |
- |
5 |
85 |
% |
Abszolút Maximális értékelések
|
Paraméter |
Szimbólum |
Min |
Max |
Egység |
|
Tápfeszültség |
Vcc |
-0.5 |
4.5 |
V |
|
Tárolási hőmérséklet |
Ts |
-40 |
+85 |
fokozat |
|
Működési páratartalom |
- |
5 |
85 |
% |
Ajánlott működési feltételek
|
Paraméter |
Szimbólum |
Min |
Tipikus |
Max |
Egység |
|
Üzemi ház hőmérséklete |
Tc |
0 |
+70 |
fokozat |
|
|
Tápfeszültség |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
Tápfeszültség áram |
Icc |
700 |
mA |
||
|
Adatsebesség |
25.78 |
Gbps |
Optikai és elektromos jellemzők
|
Paraméter |
Szimbólum |
Min |
Tipikus |
Max |
Egység |
Megjegyzések |
||
|
Adó |
||||||||
|
Középső hullámhossz |
λc |
1528.77 |
1563.05 |
Nm |
||||
|
Spektrális szélesség (-20 dB) |
Δλ |
1 |
Nm |
|||||
|
Oldalsó mód elnyomási arány |
SMSR |
30 |
- |
Db |
||||
|
Átlagos kimeneti teljesítmény |
Pki |
-1 |
+6 |
Dbm |
1 |
|||
|
Kihalási arány |
ER |
6 |
Db |
|||||
|
Adatbeviteli lengő differenciál |
VIN |
180 |
850 |
Mv |
2 |
|||
|
Bemeneti differenciális impedancia |
ZBAN |
90 |
100 |
110 |
Ω |
|||
|
TX letiltása |
Letiltás |
2.0 |
Vcc |
V |
||||
|
Engedélyezés |
0 |
0.8 |
V |
|||||
|
TX hiba |
Hiba |
2.0 |
Vcc |
V |
||||
|
Normál |
0 |
0.8 |
V |
|||||
|
Vevő |
||||||||
|
Középső hullámhossz |
λc |
1510 |
1570 |
Nm |
||||
|
Vevő érzékenysége |
-15 |
Dbm |
3 |
|||||
|
Vevő túlterhelés |
2 |
dBm |
3 |
|||||
|
LOS De-Assert |
LOSD |
-16 |
Dbm |
|||||
|
LOS Állítás |
LOSA |
-35 |
Dbm |
|||||
|
LOS hiszterézis |
0.5 |
Db |
||||||
|
Adatkimeneti lengő differenciál |
Vki |
300 |
900 |
Mv |
4 |
|||
|
LOS |
Magas |
2.0 |
Vcc |
V |
||||
|
Alacsony |
0.8 |
V |
||||||
Megjegyzések:
1. Az optikai teljesítményt elindítjuk az SMF-be.
2. PECL bemenet, belső AC csatolású és lezárt.
3. PRBS 231-1 tesztmintával mérve @25,78 Gbps, BER Kisebb vagy egyenlő, mint 5E-5.
4. Belső váltóáramú csatolás.
Rendelési információk
|
Alkatrészszám |
Leírás |
|
SFP28-25GD10-C21 |
25,78 Gbps 25G DWDM C21 10KM adó-vevő modul, 10 km-es elérhetőség az SMF-hez |
GYIK
1. Milyen sebességeket támogat az SFP28?
V: Az SFP 28 optikai adó-vevő 25 Gbps átviteli sebességgel rendelkezik LC-csatlakozóval.
2. Milyen gyors a 25GbE?
V: A 25 GbE egyszerűbb utat biztosít az 50 Gbps, 100 Gbps és annál nagyobb Ethernet sebességhez. A 25G technológia kifejlődésével a felhasználók zökkenőmentes működést érhetnek el az adatközpont-hálózat fő összetevői között.
