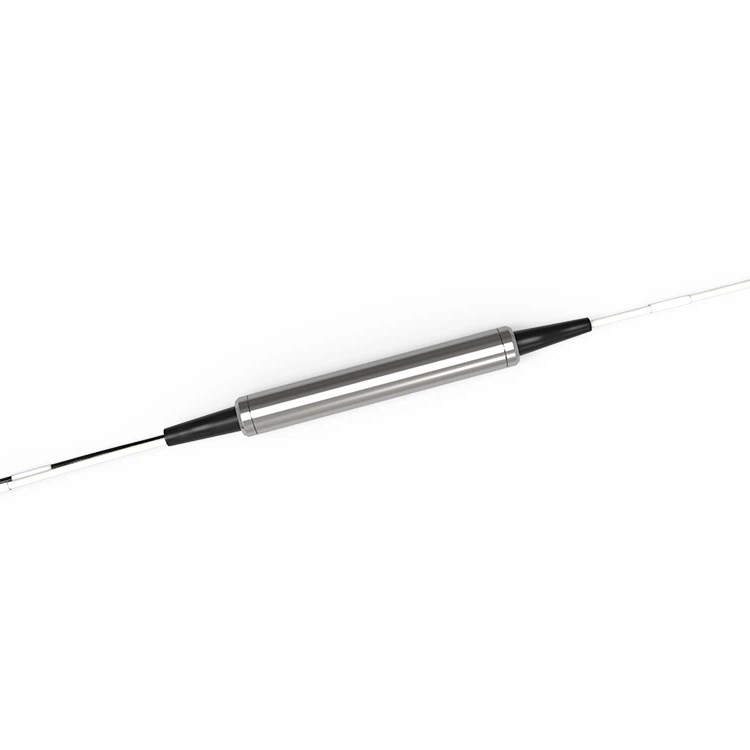

FWDM szűrő TX1550 RX1310 1490 Passzív komponens

Az FWDM kulcsfontosságú eleme az olyan optikai kommunikációs rendszereknek, mint a Fiber-to-the-Home (FTTH) és a távközlési hálózatok. Hatékony adatátvitelt tesz lehetővé nagyobb távolságokra minimális jelromlás mellett. Az 1550 nm-es TX jelet általában hosszú távú száloptikai kommunikációra használják, mivel alacsonyabb csillapítási aránya a rövidebb hullámhosszakhoz képest. Az 1310 nm-es és 1490 nm-es RX jeleket viszont általában passzív optikai hálózatokban (PON) használják rövid és közepes távolságú átvitelre.

A szálláslekérdezés elküldése

Leírás

Műszaki paraméterek

Termékleírás

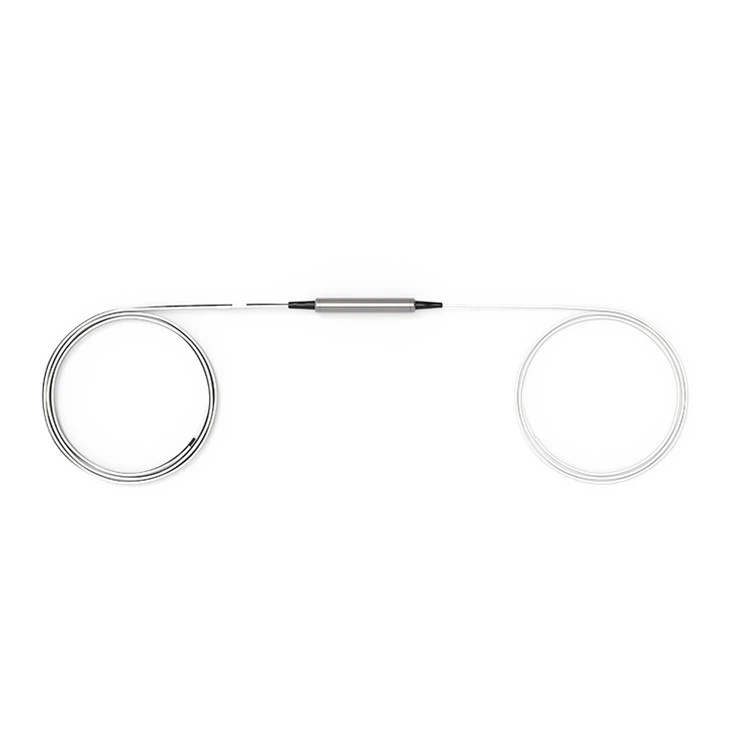

Az FWDM Filter TX1550 RX1310 1490 Passive Component egy rendkívül hatékony és megbízható optikai kommunikációs komponens, amelyet a változó teljesítményszintű hullámhosszak elkülönítésére és kombinálására terveztek. Az optikai felosztási technológia alkalmazásával a jeleket különböző hullámhosszokra osztja fel az átvitelhez, ezáltal javítja a kommunikációs hatékonyságot és stabilabb adatátvitelt biztosít. Ez jelentősen növeli az optikai kommunikációs rendszer általános teljesítményét. Széles körben használják optikai erősítőkben és CATV alkalmazásokban.

Népszerű tags: fwdm szűrő tx1550 rx1310 1490 passzív alkatrész, Kína fwdm szűrő tx1550 rx1310 1490 passzív alkatrész gyártók, beszállítók, gyár, Rögzített fókusztávolságú lencsék, optikai alkatrészek optikai kitozán számára, optikai vevők, Pin Photodiodes, széles látószögű lencsék, zoom lencsék

Termékleírások

Hullámhossz	TX1550 RX1310/1490nm	Technológia	TFF (vékony filmszűrő)
Passband	1540-1650 nm	Visszaverődés	1260~1360&1480~1500
Passband hullámzás	Kisebb vagy egyenlő, mint 0,30 dB	IL @ Passband	Kisebb vagy egyenlő, mint 0,60 dB
Reflexiós sáv hullámzás	Kisebb vagy egyenlő, mint 0,20 dB	IL @ Reflexió	Kisebb vagy egyenlő, mint 0,40 dB
Átviteli leválasztás (adj csatorna)	Nagyobb vagy egyenlő, mint 30 dB	Átviteli leválasztás (nem adj csatorna)	Nagyobb vagy egyenlő, mint 50 dB
Reflexiós szigetelés	Nagyobb vagy egyenlő, mint 15 dB	Polarizációtól függő veszteség	Kisebb vagy egyenlő, mint 0,1 dB
Polarizációs módú diszperzió	Kisebb vagy egyenlő, mint 0.2ps	Hőstabilitás	Kisebb vagy egyenlő, mint 0.005N
Irányítottság	Nagyobb vagy egyenlő, mint 50 dB	Megtérülési veszteség	Nagyobb vagy egyenlő, mint 45 dB
Optikai energiakezelés	500 mW vagy annál kisebb	Hőmérséklet	Működési szög: -40 85 fokig Tárolás -40 85 fokig
Száltípus	SMF-28e	Csomagméret	Acél ∮5,5 x L34mm ABS 902010nm

Jegyzet.
1) Minden specifikáció a csatlakozó nélküli eszközökön alapul, és garantált a hullámhosszon, a polarizáción és a hőmérsékleten.
2) A PMD és a kromatikus diszperzió értékeket a tervezés garantálja.
3) A műszaki adatok előzetes értesítés nélkül változhatnak.

Rendelési információk

FW	- Csomag	- Csatlakozó típusa	U/A	-55	- Fiber típus	- Szálhossz
	S: Acél	0: Nincs csatlakozó	U: UPC	55: 1550 nm	9: 0,9 mm-es szál	005: 0.5+/-0.1m
	B: ABS DOBOZ	1: LC	V: APC		20:2,0 mm	01: 1.0+/-0.1m
	Mások	2: SC			30:2,0 mm	mások
		3: FC			Mások
		4: Egyebek

GYIK

K: Mit jelent az FWDM TX 1550nm RX 1310 / 1490nm?

V: Ez az FWDM eszköz 1310 nm-es vagy 1490 nm-es jelet tud fogadni, és egyidejűleg 1550 nm-es jelet is továbbít. A cél több jel továbbítása egyetlen szálon.

K: Milyen adatátviteli sebességet támogat az FWDM TX 1550nm RX 1310 / 1490nm?

V: Az eszköz különböző adatátviteli sebességeket támogat, beleértve az 1 Gbps, 10 Gbps, 40 Gbps, 100 Gbps stb.

K: Mi a szerepe az FWDM TX 1550nm RX 1310 / 1490nm-nek?

V: Az eszköz el tudja választani az 1310 nm-es vagy 1490 nm-es jelet az 1550 nm-es jeltől, hogy csökkentse a jelek közötti interferenciát és javítsa a jelminőséget az átvitel során.
