Leírás

Műszaki paraméterek

Jellemzők

● Üzemi adatátviteli sebesség akár 25,78 Gbps
● Akár 10 km átviteli távolság
● Nagy érzékenységű Pin fotodióda és TIA
● LC duplex csatlakozó
● Üzem közben csatlakoztatható 20 tűs csatlakozó
● Alacsony energiafogyasztás<1 W
● -20 és 70 fok közötti széles működési hőmérsékleti tartomány
● Egyetlen +3,3 V±5% tápegység
● Kompatibilis az SFF-vel-8472
● Teljesen RoHS-kompatibilis

Termék részletek

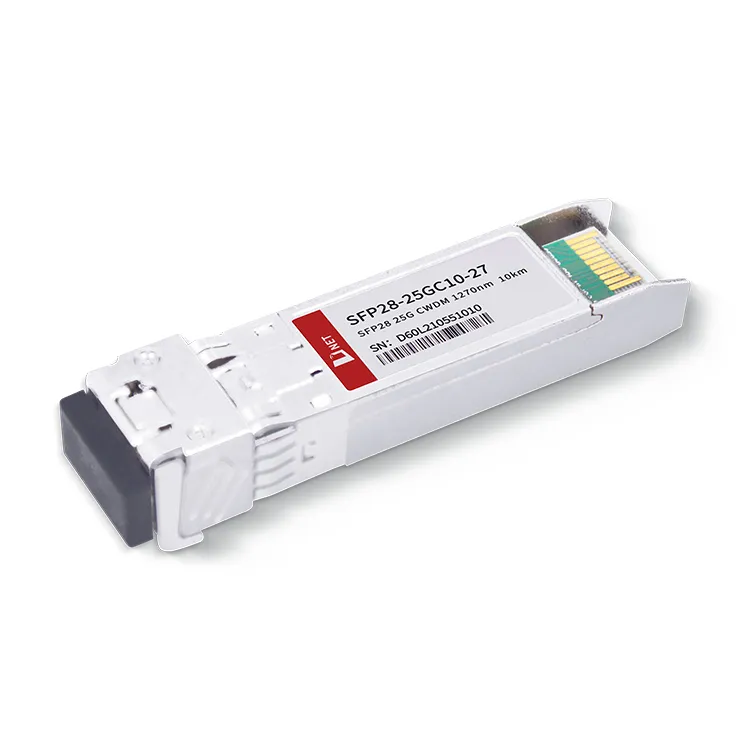

A D-net 25G CWDM 1270nm 10KM modulja CWDM DML lézert és PIN-vevőt használ. Mind a vételi, mind az átviteli csatornája beépített CDR áramkört tartalmaz, amely akár 25,78 Gbps maximális sebességet képes támogatni. A 25G 1270nm-es, 10KM színes optikai adó-vevőt úgy tervezték, hogy kímélje az üvegszál-erőforrásokat, ezáltal hatékonyan csökkentse a szolgáltatók működési költségeit. A 25 G 1270 nm-es 10 km-es modul megfelel az SFF{13}} és az RoHS szabványoknak. A 25G SFP28 CWDM 10KM adó-vevő modul széleskörű alkalmazást talál az adatközpontok összekapcsolhatóságában, a kommunikációs operátor optikai átviteli hálózataiban, a vezeték nélküli bázisállomások visszahordó hálózataiban és a vállalati Ethernet forgatókönyvekben.

Népszerű tags: SFP28 CWDM 1270nm adó-vevő modul, Kína SFP28 CWDM 1270nm adó-vevő modul gyártók, beszállítók, gyár, SFP28-25G-SR SFP28-CWDM-1270 SFP28-25G-LR SFP28-DWDM-C21

Abszolút Maximális értékelések

Paraméter	Szimbólum	Egység	Min	Max
Tárolási hőmérséklet tartomány	Ts	^oC	-40	85
Relatív páratartalom	RH	%	0	95
Maximális tápfeszültség	Vcc3	V	-0.5	4.0

Ajánlott működési feltételek

Paraméter	Szimbólum	Egység	Min	Typ	Max
Üzemi ház hőmérsékleti tartománya	Tc	^oC	-20		70
Tápfeszültség	Vcc	V	3.14	3.3	3.46
Bitráta	BR	Gb/s		25.78
Bit hibaarány	BER				5*10^-5
Maximális támogatott kapcsolathossz	L	Kilométer			10

Elektromos portok meghatározása

Paraméter	Szimbólum	Egység	Min	Typ	Max	Jegyzet
Tápfeszültség	V_CC	V	3.14	3.3	3.46
Energiafogyasztás	P	Mw			1000
Adó
Bemeneti differenciális impedancia	R_BAN	Ω		100
Egyvégű adatbeviteli swing	V_BAN	mVp-p	90		450
Adás tiltott feszültség	V_DIS	V	2		V_CCHOST
Adás engedélyezése feszültség	V_HU	V	V_EE		V_EE+0.8
Átviteli hiba állítási feszültség	V_FA	V	2		V_CCHOST
Átviteli hiba de-assert feszültség	V_FDA	V	V_EE		V_EE+0.4
Vevő
Egyvégű adatkimeneti swing	V_OD	mVp-p	200		450
LOS hiba	V_LOSFT	V	2		V_CCHOST
LOS Normál	V_LOSNR	V	V_EE		V_EE+0.4

Optikai jellemzők

(Tc=0 – 70 oC és Vcc= 3.14 – 3,46 V)

Paraméter	Szimbólum	Egység	Min	Typ	Max	Jegyzet
Névleges hullámhossz	λ	Nm	1271,1291,1311,1331,1351, 1371,1391,1411,1431,1451
Hullámhossz Drift	Δλ	Nm	-6.5		+6.5
Átlagos kimeneti teljesítmény	Pav	Dbm	-3		2
Spektrális szélesség (-20 dB)	s	Nm			1
Kihalási arány	ÖÖÖ	Db	3.5
Oldalsó mód elnyomási arány	SMSR	Db	30
Az OFF jeladó átlagos indítási teljesítménye	POFF	Dbm			-30
Relatív intenzitású zaj	RIN	dB/Hz			-128
Középső hullámhossz	λC	Nm	1260		1620
Vevő érzékenysége (OMA)	RSENSE	Dbm			-11.3	1
Vevő túlterhelés (OMA)	Pmax	Dbm	2.2
Optikai visszatérési veszteség		Db			-26
LOS Állítás	LOSA	Dbm	-30
LOS De-Assert LOS	VESZTES	Dbm			-17
LOS hiszterézis		Db	0.5

Note1: Measured at 25.78125Gb/s,ER>3,5 dBm, PRBS 231-1 és BER jobb vagy egyenlő, mint 5E-5;

Rendelési információk

Alkatrészszám	Leírás
SFP28-25GC{10-27	25G CWDM 1270nm 10KM LC optikai adó-vevő

GYIK

1. Mi az a 25G SFP28 port?

V: A D-NET SFP28 portja a 10G SFP+ porthoz hasonló méretű 25G sebességű porthoz való.

2. Az SFP28 Ethernet?

V: Az Ethernet SFP28 olyan ügyfelek számára készült, akik 25GbE-t telepítenek, az SFP28 modul az SFP+ csomag formáján alapul, és támogatja a 25G Ethernet szabványt. A 10 GbE-vel való visszamenőleges kompatibilitás természetes migrációs utat biztosít azoknak az ügyfeleknek, akiknek nagyobb sávszélességre van szükségük.
