Jellemzők
● Hot-Pluggable SFP csomag
● Duplex LC csatlakozó
● 10 GHz ITU Grid, C sáv
● Tápegység: +3.3V
● Fém burkolat az elektromágneses interferencia csökkentésére
● Energiafogyasztás<1.5W
● Hőmérséklet-tartomány: 0~ 70 fok
Termék részletek

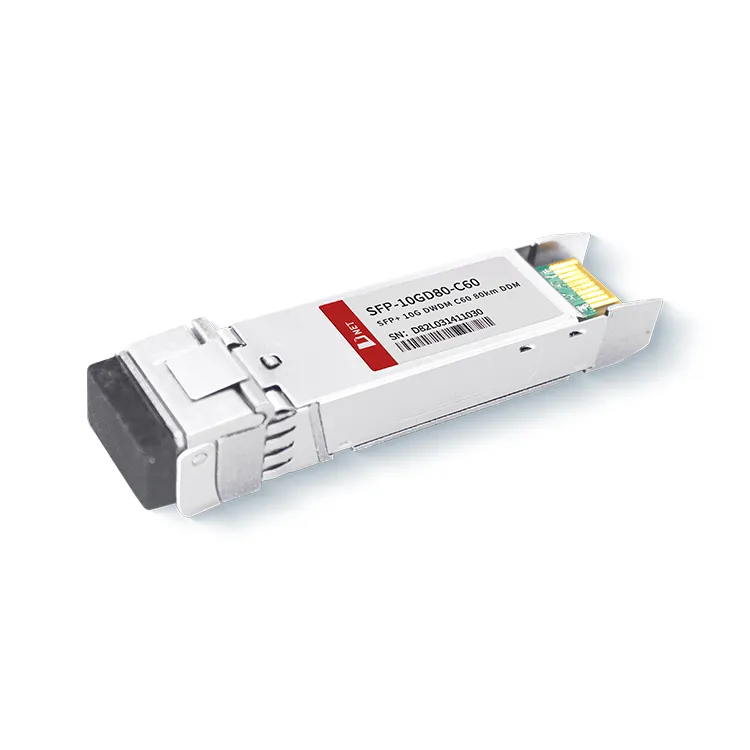

A D-net 10G DWDM 80KM C60 optikai adó-vevője 9,95 és 11,3 Gb/s közötti bitsebességet támogat. A DWDM technológia felhasználásával ez az adó-vevő több hullámhossz egyidejű átvitelét teszi lehetővé egyetlen optikai szálon, ezáltal növelve a hálózati kapacitást és optimalizálva a sávszélesség-használatot. A C60 jelölés azt jelenti, hogy a modul a C-sáv hullámhossz-tartományán belül működik. Az SFP+ DWDM 80KM C60 adó-vevőket általában a 10GBASE-ZR/ZW Ethernet, a Sonet OC-192/SDH, a 10G Fibre Channel és a DWDM hálózatokban használják.
Népszerű tags: SFP+10G DWDM C60 80km, Kína SFP+10G DWDM C60 80km gyártók, beszállítók, gyár, Migrációs út SFP+ adó -vevő, kábel kioszk típusú kitörési kábel, LRM adó -vevő, Kezelt út SFP+ adó -vevő, kábel okostelefon típusú kitörési kábel, Kábel tartályokhoz
Abszolút Maximális értékelések
|
Paraméter |
Szimbólum |
Min. |
Tipikus |
Max. |
Egység |
|
Tárolási hőmérséklet |
TS |
-40 |
+85 |
fokozat |
|
|
A ház működési hőmérséklete |
TA |
0 |
70 |
fokozat |
|
|
Maximális tápfeszültség |
Vcc |
-0.5 |
4 |
V |
|
|
Relatív páratartalom |
RH |
0 |
85 |
% |
Elektromos jellemzők
(TOP=0-tól 70-igfok , VCC=3,135–3,465 Volt)
|
Paraméter |
Szimbólum |
Min. |
Tipikus |
Max. |
Egység |
Jegyzet |
|
Tápfeszültség |
Vcc |
3.135 |
3.465 |
V |
||
|
Ellátó áram |
Icc |
450 |
mA |
|||
|
Energiafogyasztás |
P |
1.5 |
W |
|||
|
Adó szakasz |
||||||
|
Bemeneti differenciális impedancia |
Rbe |
100 |
Ω |
1 |
||
|
Tx bemenet egyvégű egyenáramú feszültség tolerancia (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differenciál bemeneti feszültség kilengése |
Vin, pp |
180 |
700 |
Mv |
2 |
|
|
Adás tiltott feszültség |
VD |
2 |
Vcc |
V |
3 |
|
|
Adás engedélyezése feszültség |
VHU |
Vee |
Vee+0.8 |
V |
||
|
Vevő részleg |
||||||
|
Egyvégű kimeneti feszültség tolerancia |
V |
-0.3 |
4 |
V |
||
|
Rx kimeneti különbségi feszültség |
Vo |
300 |
850 |
Mv |
||
|
Rx kimenet felfutási és esési ideje |
Tr/Tf |
30 |
Ps |
4 |
||
|
LOS hiba |
VLOS hiba |
2 |
VccHÁZIGAZDA |
V |
5 |
|
|
LOS Normál |
VLOS norma |
Vee |
Vee+0.8 |
V |
5 |
|
Optikai paraméterek
(TOP=0-tól 70-igfok , VCC=3,135–3,465 Volt)
|
Paraméter |
Szimbólum |
Min. |
Tipikus |
Max. |
Egység |
Jegyzet |
|
Adó szakasz |
||||||
|
Optikai hullámhossz-élettartam vége |
λ |
X-100 |
X |
X+100 |
Pm |
|
|
Optikai hullámhossz – az élet kezdete |
λ |
X-25 |
X |
X+25 |
Pm |
|
|
Átlagos optikai teljesítmény |
Pavg |
0 |
+5 |
Dbm |
1 |
|
|
Lézer kikapcsolás |
Poff |
-30 |
Dbm |
|||
|
Kihalási arány |
ÖÖÖ |
8.2 |
Db |
|||
|
Adó diszperziós büntetés |
TDP |
3.0 |
Db |
2 |
||
|
Relatív intenzitású zaj |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optikai visszatérési veszteségtűrés |
20 |
Db |
||||
|
Vevő részleg |
||||||
|
Középső hullámhossz |
λr |
1480 |
1565 |
Nm |
||
|
Veszteség Állítás |
LOSA |
-40 |
- |
Dbm |
||
|
Los Desszert |
LOSD |
-24 |
Dbm |
|||
|
Los hiszterézis |
LOSH |
0.5 |
Db |
|||
|
Túlterhelés |
Ült |
-7 |
dBm |
5 |
||
|
Vevő visszaverődése |
RRX |
-12 |
dB |
|||
Rendelési információk
|
Alkatrészszám |
Leírás |
|
SFP-10GD80-C60 |
10G DWDM 80KM C60 adó-vevő üzem közben csatlakoztatható, Duplex LC, +3.3V, 100GHz, DWDM EML&APD, Egymódusú |
GYIK
1. Mi az a DWDM SFP?
V: A DWDM SFP optikai modul egyfajta WDM optikai modulhoz tartozik. Az SFP+ DWDM 80KM C60 adó-vevő DWDM technológiát alkalmaz, amely különböző hullámhosszokat használ több optikai jel újrafelhasználásához egy optikai szálba adatátvitel céljából.
2. Milyen SFP szükséges a távolsági kapcsolathoz?
V: A szabványos egymódusú SFP-k akár 10 km-t, míg a kiterjesztett egymódú SFP-k akár 80 km-t is továbbíthatnak. Rövidebb távolságokra és olcsóbb megoldásra a több módú SFP-k nagyszerű megoldást jelentenek. A szabványos többmódú SFP akár 500 métert, míg a kiterjesztett több módú SFP akár 2 km-t is képes továbbítani.
