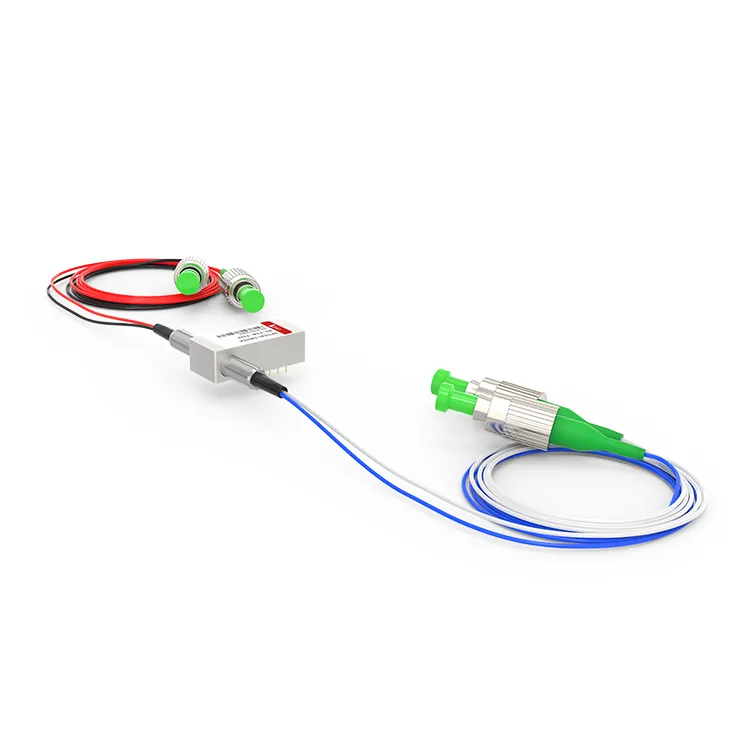

F2X2 OPTO mechanikus optikai kapcsoló

F2X2 OPTO mechanikus optikai kapcsoló
Az F2X2 Mechanical Optical Switch egy teljesen mechanikus optikai kapcsoló eszköz, két bemeneti és két kimeneti porttal. A mechanikai felépítést alkalmazza az optikai jelút-kapcsolás megvalósításához, és az optikai jelet az egyik bemeneti portról a másik kimeneti portra mechanikus művelettel kapcsolja át.

A szálláslekérdezés elküldése

Leírás

Műszaki paraméterek

Termék részletek

Az F2X2 opto-mechanikus kapcsoló úgy működik, hogy irányítja vagy blokkolja a bemeneti optikai jelet, hogy az optikai csatornát a kimeneti optikai szálhoz csatlakoztassa. A reteszelő változat a meghajtó jelének eltávolítása után is megtartja a kiválasztott optikai utat, míg a nem reteszelt változat alapértelmezés szerint be- vagy kikapcsolt helyzetbe kerül, ha áramszünet. Az F2X2 mechanikus optikai kapcsoló 1.0 dB-nél kisebb beillesztési veszteséggel és gyors válaszidővel büszkélkedhet, lehetővé téve az optikai jelek nanoszekundumos szintű váltását, így teljesíti a nagy sebességű átvitel követelményeit.

Népszerű tags: f2x2 opto mechanikus optikai kapcsoló, Kína f2x2 opto mechanikus optikai kapcsoló gyártók, beszállítók, gyár, Mechanikus optikai kapcsoló

Termékleírások

Működési hullámhossz	1240-1680 nm (SM)	Beillesztési veszteség	Kisebb vagy egyenlő, mint 1.0dB
Hullámhosszfüggő veszteség	Kisebb vagy egyenlő, mint 0,25 dB	Polarizációtól függő veszteség	Kisebb vagy egyenlő, mint 0,05 dB
Hőmérsékletfüggő veszteség	Kisebb vagy egyenlő, mint 0,20 dB	Visszatérési veszteség	SM Nagyobb vagy egyenlő, mint 55 dB
Cross Talk	SM Nagyobb vagy egyenlő, mint 70 dB	Idő váltása	8 ms vagy annál kisebb
Ismételhetőség	Kisebb vagy egyenlő ±0.02dB	Tartósság	10-nél nagyobb vagy egyenlő⁷alkalommal
Üzemi feszültség	3 vagy 5V	Kapcsoló típusa	Nem reteszelő/reteszelő
Üzemi hőmérséklet	-20-70 fok	Tárolási hőmérséklet	-40-85 fok
Optikai teljesítmény	500 mW vagy annál kisebb	Dimenzió	27.{1}}H × 12,5W × 8,4H mm

Pin konfigurációk

Írja be	Optikai útvonal	Elektromos hajtás				Állapot érzékelő
F2×2	Optikai útvonal	1. tű	5. tű	6. tű	10. tű	Pin 2-3	Pin 3-4	Pin 7-8	Pin 8-9
Reteszelés	P1-P4,P2-P3	--	--	GND	V＋	Közeli	Nyitott	Nyitott	Közeli
Reteszelés	P1-P3,P2-P4	V＋	GND	--	--	Nyitott	Közeli	Közeli	Nyitott
Nem reteszelő	P1-P4,P2-P3	--	--	--	--	Közeli	Nyitott	Nyitott	Közeli
Nem reteszelő	P1-P3,P2-P4	V＋	--	--	GND	Nyitott	Közeli	Közeli	Nyitott

Mechanikai méretek (mértékegység: mm)

Optikai útvonal

Rendelési információk

RD-FSW

-F2X2-

-Hullámhossz-

- Kapcsoló típusa-

- Feszültség-

-szálas típus-

-Csomag-

- szál hossza-

-csatlakozó-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

Különleges＝0

Reteszelés＝1

Nem reteszelő＝2

MINI Reteszelő＝3

MINI Nem reteszelő＝4

Különleges＝0

3V=3

5V=5

Különleges＝0

SM28=1

50/125=5

62.5/125=6

Különleges＝0

Csupasz rost=1

900 um cső=3

Különleges＝0

0.25m=1

0.5m=2

1.0m=3

Különleges＝0

Nincs=1

FC/PC=2

FC/APC=3

SC/PC=4

SC/APC=5

ST/PC=6

LC/PC=7

Duplex LC=8

Különleges＝0

GYIK

K: Az F2X2 mechanikus optikai kapcsoló támogatja a távvezérlést?

V: Igen, számos F2x2 opto-mechanikus kapcsoló kínál távvezérlési képességeket, amelyek lehetővé teszik a távoli kapcsolási műveleteket és az állapotfigyelést vezérlő vagy kommunikációs interfészen keresztül.

K: Milyen gyorsan kapcsol az F2x2 optomechanikus?

V: Az F2X2 mechanikus optikai kapcsoló gyors válaszidővel rendelkezik, és képes az optikai utakat nanomásodperceken belül váltani.
