Jellemzők
● 10 GHz ITU Grid, C sáv
● DWDM EML adó, APD fotódetektor
● SMF kapcsolat átviteli távolság akár 80 km
● Kompatibilis SFF 8472 digitális diagnosztikai felügyeleti interfésszel
● Energiafogyasztás<1.5W
● RoHS-kompatibilis
Alkalmazások
● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● 10G Fiber csatorna
● DWDM hálózatok
Termék részletek

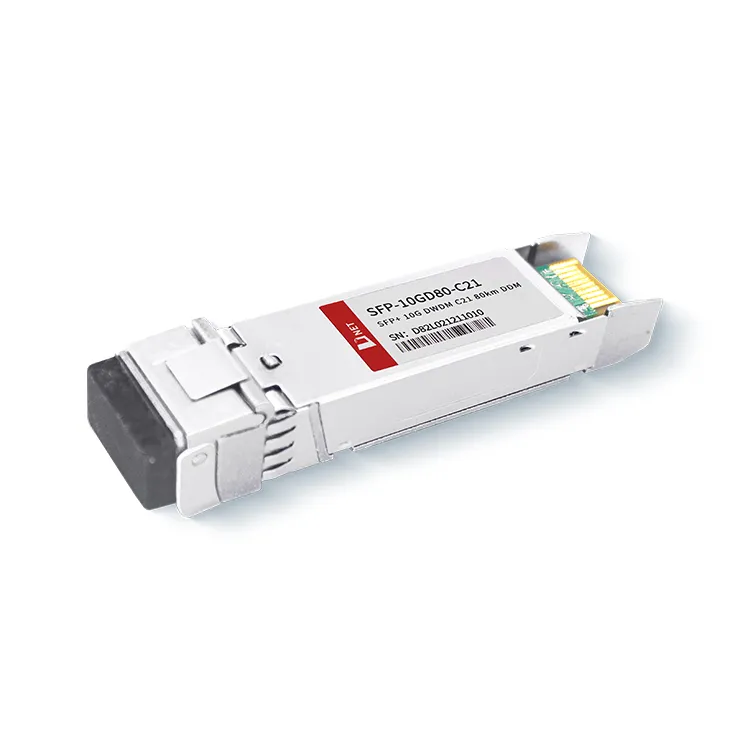

Az SFP-10GD80-C21 10 Gb/s-os soros optikai kommunikációs alkalmazásokhoz készült, ahol a 10 Gb/s-os soros elektromos adatfolyamot a megfelelő 10 Gb/s-os optikai kimeneti jellé alakítja, és fordítva, egy 10 Gb/s-os optikai bemeneti jel visszaalakítása 10 Gb/s-os soros elektromos adatfolyammá. DWDM EML (elektroabszorpciós modulált lézer) jeladót és APD (lavina fotódióda) fotodetektort alkalmaz. A fémhéj használata minimálisra csökkenti az elektromágneses interferenciát, és a termék megfelel az RoHS szabványoknak.
Népszerű tags: SFP+10G DWDM C21 80km, Kína SFP+10G DWDM C21 80km gyártók, beszállítók, gyár, SFP-10G-DWDM-C21-40, SFP-10G-DWDM-C21-80, SFP-10G-DWDM-C60-40, SFP-10G-DWDM-C60-80
Abszolút Maximális értékelések
|
Paraméter |
Szimbólum |
Min. |
Tipikus |
Max. |
Egység |
|
Tárolási hőmérséklet |
TS |
-40 |
+85 |
fokozat |
|
|
A ház működési hőmérséklete |
TA |
0 |
70 |
fokozat |
|
|
Maximális tápfeszültség |
Vcc |
-0.5 |
4 |
V |
|
|
Relatív páratartalom |
RH |
0 |
85 |
% |
Elektromos jellemzők
(TOP=0-tól 70-igfok , VCC=3,135–3,465 Volt)
|
Paraméter |
Szimbólum |
Min. |
Tipikus |
Max. |
Egység |
Jegyzet |
|
Tápfeszültség |
Vcc |
3.135 |
3.465 |
V |
||
|
Ellátó áram |
Icc |
450 |
mA |
|||
|
Energiafogyasztás |
P |
1.5 |
W |
|||
|
Adó szakasz |
||||||
|
Bemeneti differenciális impedancia |
Rbe |
100 |
Ω |
1 |
||
|
Tx bemenet egyvégű egyenáramú feszültség tolerancia (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differenciál bemeneti feszültség kilengése |
Vin, pp |
180 |
700 |
Mv |
2 |
|
|
Adás tiltott feszültség |
VD |
2 |
Vcc |
V |
3 |
|
|
Adás engedélyezése feszültség |
VHU |
Vee |
Vee+0.8 |
V |
||
|
Vevő részleg |
||||||
|
Egyvégű kimeneti feszültség tolerancia |
V |
-0.3 |
4 |
V |
||
|
Rx kimeneti különbségi feszültség |
Vo |
300 |
850 |
Mv |
||
|
Rx kimenet felfutási és esési ideje |
Tr/Tf |
30 |
Ps |
4 |
||
|
LOS hiba |
VLOS hiba |
2 |
VccHÁZIGAZDA |
V |
5 |
|
|
LOS Normál |
VLOS norma |
Vee |
Vee+0.8 |
V |
5 |
|
Jegyzet
1. Közvetlenül a TX adatbeviteli érintkezőkhöz csatlakozik. AC csatolás a tűkből a lézer meghajtó IC-be.
2. 20%-80%
3. 100 ohmos differenciális lezárásba.
4. A LOS egy nyitott kollektoros kimenet. Fel kell húzni 4,7k – 10kΩ-val a fogadótáblán. A normál működés logikai 0; a jelvesztés logikai 1. A maximális felhúzó feszültség 5,5 V.
Optikai paraméterek
(TOP=0-tól 70-igfok , VCC=3,135–3,465 Volt)
|
Paraméter |
Szimbólum |
Min. |
Tipikus |
Max. |
Egység |
Jegyzet |
|
Adó szakasz |
||||||
|
Optikai hullámhossz-élettartam vége |
λ |
X-100 |
X |
X+100 |
Pm |
|
|
Optikai hullámhossz – az élet kezdete |
λ |
X-25 |
X |
X+25 |
Pm |
|
|
Átlagos optikai teljesítmény |
Pavg |
0 |
+5 |
Dbm |
1 |
|
|
Lézer kikapcsolás |
Poff |
-30 |
Dbm |
|||
|
Kihalási arány |
ÖÖÖ |
8.2 |
Db |
|||
|
Adó diszperziós büntetés |
TDP |
3.0 |
Db |
2 |
||
|
Relatív intenzitású zaj |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optikai visszatérési veszteségtűrés |
20 |
Db |
||||
|
Vevő részleg |
||||||
|
Középső hullámhossz |
λr |
1480 |
1565 |
Nm |
||
|
Veszteség Állítás |
LOSA |
-40 |
- |
Dbm |
||
|
Los Desszert |
LOSD |
-24 |
Dbm |
|||
|
Los hiszterézis |
LOSH |
0.5 |
Db |
|||
|
Túlterhelés |
Ült |
-7 |
dBm |
5 |
||
|
Vevő visszaverődése |
RRX |
-12 |
Db |
|||
Jegyzet
1. 12dB visszaverődés.
2. A terheléses vevőtesztek feltételei az IEEE802.3ae szerint. A CSRS teszteléséhez a gazdagép kártyának SFF-8431-kompatibilisnek kell lennie.
3. Az OMA-ban meghatározott vevő túlterhelés és a legrosszabb átfogó igénybevétel mellett.
Rendelési információk
|
Alkatrészszám |
Leírás |
|
SFP-10GD80-C21 |
10 Gb/s 80 km-es DWDM SFP+ adó-vevő üzem közben csatlakoztatható, Duplex LC, +3.3 V, 100 GHz, DWDM EML&APD, Egymódus |
GYIK
1. Mi az a 10G dwdm 80km?
V: A 10G DWDM 80km az optikai kommunikációs technológia olyan típusára utal, amely lehetővé teszi az adatok 10G sebességű átvitelét 80 km-es távolságon DWDM használatával. A DWDM egy olyan technika, amely lehetővé teszi több, különböző hullámhosszon továbbított optikai jel kombinálását és továbbítását egyetlen optikai szálon. Ez lehetővé teszi a rendelkezésre álló sávszélesség hatékony kihasználását és növeli az optikai hálózat kapacitását.
2. Mi a különbség a CWDM és a DWDM SFP között?
V: A CWDM SFP hullámhossz-tartománya 1270-1610 nm. A maximális átviteli távolság 120 km. A DWDM SFP maximális hullámhossza azonban 1620 nm, és a maximális átviteli távolsága 200 km.
